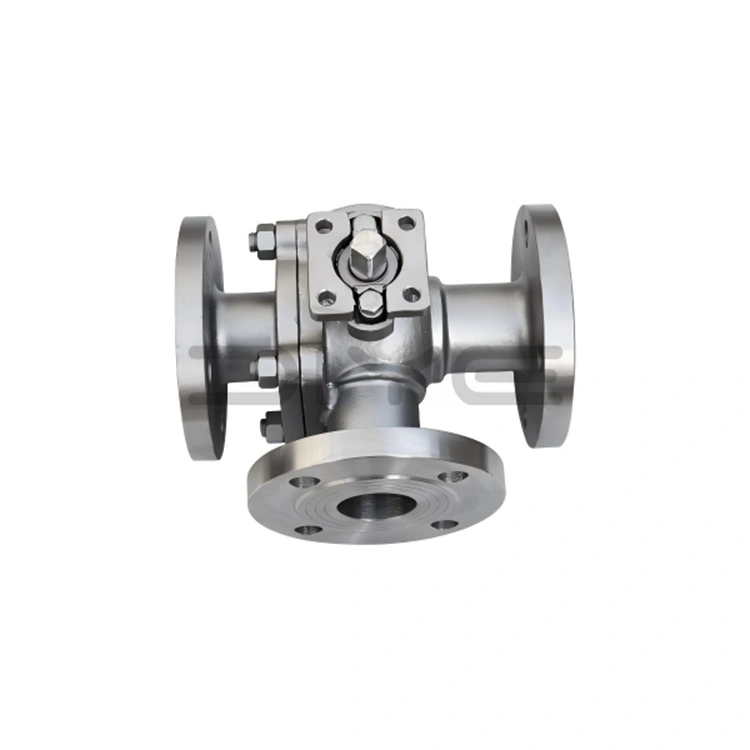

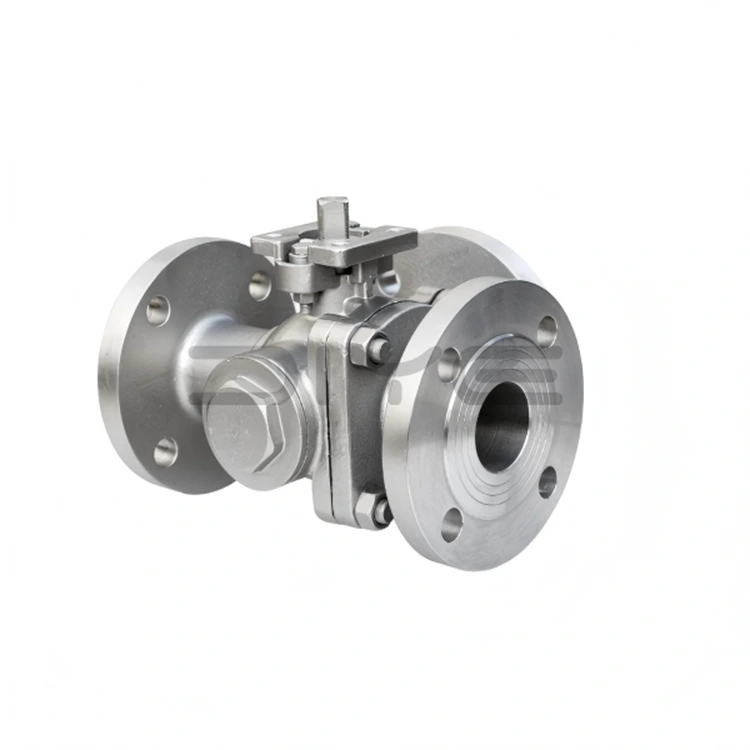

3-utas rozsdamentes acél karimás golyósszelepek

DIYE SZELEP A 3-utas rozsdamentes acél karimás golyósszelepek nagy teljesítményű ipari szelepek, amelyeket kifejezetten összetett csővezetékek áramlásszabályozására terveztek. Nagymértékben testreszabhatóak, megfelelnek a különböző ipari forgatókönyvek változatos igényeinek. A termékek tudományos szerkezeti tervezést alkalmaznak, kiváló minőségű anyagokkal és szigorú gyártási folyamatokkal kombinálva, és széles körben használják a vegyiparban, a kőolajiparban és más ipari területeken, megbízható megoldásokat kínálva a csővezetékes adathordozók eltérítésére, egyesítésére és cseréjére.

Alapanyagok és minőségbiztosítás

A 3 utas rozsdamentes acél karimás golyósszelepek elsősorban 304 vagy 316 literes rozsdamentes acélból készülnek, kiváló korrózióállósággal, magas hőmérséklettel szembeni ellenállással és nyomásállósággal rendelkeznek, így alkalmazkodnak a különféle kemény munkakörülményekhez. A tömítések kiváló minőségű anyagokból, például politetrafluor-etilénből (PTFE) és PPL-ből készülnek, szigorúan kiválasztottak és megfelelnek a nemzetközi ipari szabványoknak. A gyártás során felhasznált összes anyagot az ipari szabványok, például a GB/T és az API szerint ellenőrzik, és rendelkezésre állnak az anyagok spektrális jelentései az anyagok megfelelőségének és a minőség nyomon követhetőségének biztosítása érdekében.

Testreszabási lehetőségek

A különböző mérnöki projektek igényeinek kielégítése érdekében a DIYE VALVE támogatja a 3-utas rozsdamentes acél karimás golyóscsapok igény szerinti testreszabását. A nem szabványos méretek, a speciális áramlási csatornák és a különböző karimaszabványok az ügyfelek igényei szerint testreszabhatók. Az összetett csővezetékek speciális áramlásszabályozási kihívásainak megoldására az ügyfél rajzai alapján egyedi áramlási csatornák is létrehozhatók.

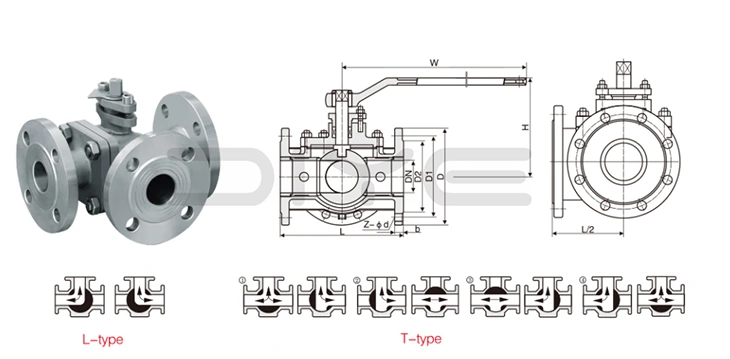

LT Flow csatorna részletei

A DIYE VALVE 3-utas rozsdamentes acél karimás golyósszelepek LT (áramlási csatornája) alapvetően két típusra osztható, mindkettő 90°-ban elforgatható nyitó- és zárószerkezettel. A fogantyú pozicionálása egyértelmű, a kapcsolás zökkenőmentes, a működés kényelmes és megbízható, kielégítve az ipari csővezetékek összetett szabályozási igényeit.

1. L-típusú áramlási csatorna (LT-L)

Elsősorban média-elterelésre vagy egyirányú váltásra használják. A golyós mag L-alakú átmenő furattal rendelkezik, amely lehetővé teszi az "egy bemenet, két kimenet" vagy a "két bemenet, egy kimenet" folyadékvezérlést. A fogantyú 90°-os elforgatása gyorsan megváltoztatja a közeg áramlási irányát, nem hagy nyomot, minimalizálja az áramlási ellenállást és javítja a csővezeték működési hatékonyságát.

Alkalmazható forgatókönyvek: Alkalmas egy közeg két különböző csővezetékre való átirányítására, vagy két adathordozó egy csővezetékbe való egyesítésére (a keresztszennyeződés elkerülése érdekében az egyidejű összevonás tilos), mint például a csővezeték elágazása és a média elosztása az ipari termelésben.

2. T-típusú áramlási csatorna (LT-T)

Elsősorban médiaegyesítésre, átirányításra vagy kétirányú váltásra használják. A golyós mag T-alakú átmenő furattal rendelkezik, amely rugalmasan lehetővé teszi az „egy bemenet, két kimenet”, „két bemenet, egy kimenet” vagy „két bemenet, két kimenet” vezérlést. A sima kapcsolás, a szoros tömítés és a két kompatibilis közeg egyidejű szállítása alkalmassá teszi összetett csővezetékek többirányú áramlásszabályozására.

Alkalmazható forgatókönyvek: Alkalmas többirányú közegváltásra összetett csővezetékekben, mint például a vegyiparban és a kőolajiparban a közegkeverés és a csővezeték megfordítása.

Az együttműködés előnyei

Forrásgyártóként a DIYE VALVE bőséges raktárkészlettel és stabil szállítási idővel rendelkezik, amely kielégíti a külkereskedelmi megrendelések, a forgalmazói készletek igényeit, valamint a nagy és közepes méretű mérnöki projektek támogatását; kiviteli okmányok és vizsgálati jelentések teljes készletét biztosítja a zökkenőmentes vámkezelés biztosítása érdekében; a tömeges vásárlások többszintű kedvezményekben részesülhetnek; professzionális műszaki csapattal és átfogó értékesítés utáni szolgáltatással van felszerelve, és bármikor technikai támogatást és megoldási tanácsadást tud nyújtani az ügyfeleknek a kölcsönös előnyök és a mindenki számára előnyös eredmények elérése érdekében.

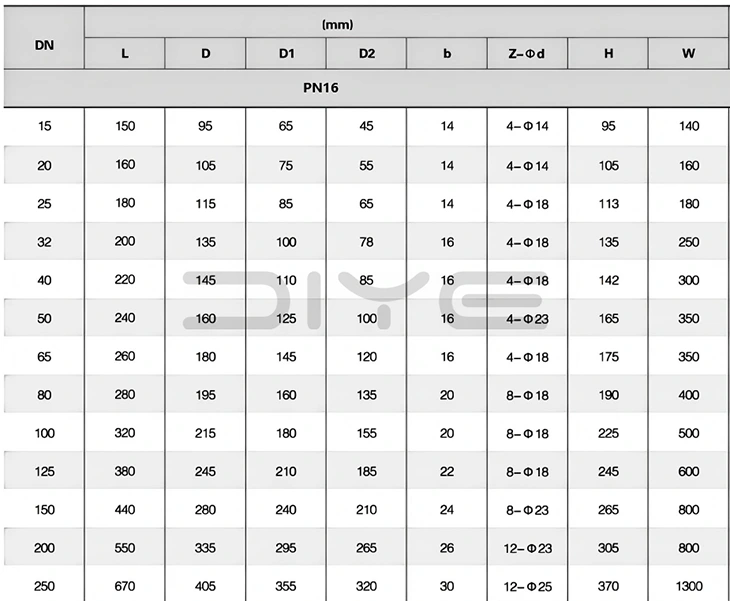

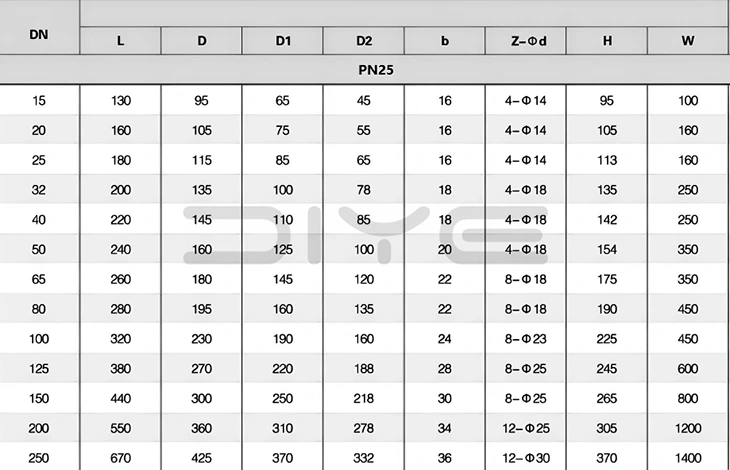

Műszaki paraméterek

GYIK

K: Melyek az alapvető műszaki különbségek a 3-utas rozsdamentes acél karimás golyóscsap L-típusú (LT-L) és T-típusú (LT-T) áramlási mintája között? Hogyan kell kiválasztani?

V: A fő különbség az áramlási függvényben és az alkalmazható forgatókönyvekben rejlik:

1.L-típusú áramlási minta (LT-L): A gömbmag L-alakú átmenő furattal rendelkezik. Csak az "egy bemenet, két kimenet" vagy a "két bemenet, egy kimenet" egyirányú kapcsolását tudja megvalósítani. Nem tud egyszerre két médiát egyesíteni (a keresztszennyeződés elkerülése érdekében). Alacsony áramlási ellenállást és maradék maradékot kínál, így ideális olyan egyszerű elterelési/összefolyási forgatókönyvekhez, mint például a csővezeték elágazása és a közeg elosztása.

2.T-típusú áramlási minta (LT-T): A gömbmag T-alakú átmenő furattal rendelkezik. Lehetővé teszi az „egy bemenet, két kimenet”, „két bemenet, egy kimenet” vagy „két bemenet, két kimenet” rugalmas kétirányú kapcsolását. Egyszerre képes két kompatibilis adathordozót egyesíteni, így alkalmas többirányú közegváltásra és keverésre olyan összetett csővezetékekben, mint például a vegyiparban és a kőolajiparban.

Selection Core: Válassza az L-típust az egyszerű átirányításhoz; válassza a T-típust a komplex összefolyáshoz és a többirányú kapcsoláshoz.

K: Mik a műszaki követelmények a két áramlási minta közötti váltáshoz? Van lehetőség zavarásra vagy közepes csatornázásra?

V: Műszaki kapcsolási követelmények: Mindkét típusnál a fogantyút 90°-kal el kell forgatni a pozicionáló ütközésig, hogy a gömbmag teljesen a helyére kerüljön, elkerülve a félig nyitott/félig zárt állapotot (ami közepes csatornázást és a tömítőfelület erózióját okozhatja). Javasoljuk, hogy a csővezetéket közepes nyomással zárják le a váltás előtt, hogy csökkentsék a golyómagot érő ütést.

Megbízhatósági garancia: A Diye termékei CNC precíziós megmunkálású golyós magokkal és ülésekkel vannak felszerelve, amelyek nagy illesztési pontosságot biztosítanak a sima, elakadásmentes kapcsolás érdekében. A tömítőfelületek precíziós köszörüléssel vannak ellátva, hogy a teljes kapcsolás után kétirányú szivárgásmentes tömítést érjenek el, ezáltal kiküszöbölve a közeg csatornázását.

K: Testreszabhatók a speciális LT áramlási minták? Milyen műszaki paramétereket kell megadni?

V: Igen, támogatjuk az exkluzív LT áramlási minták testreszabását. A következő alapvető műszaki paramétereket kell megadni:

1. A csővezeték névleges átmérője és a karima szabványa.

2. Közepes típus, nyomás és hőmérséklet.

3. Speciális áramlási követelmények (pl. "három bemenet, egy kimenet" vagy "egy bemenet, három kimenet").

4. Telepítési tér méretei.

5. Anyagszükséglet.
