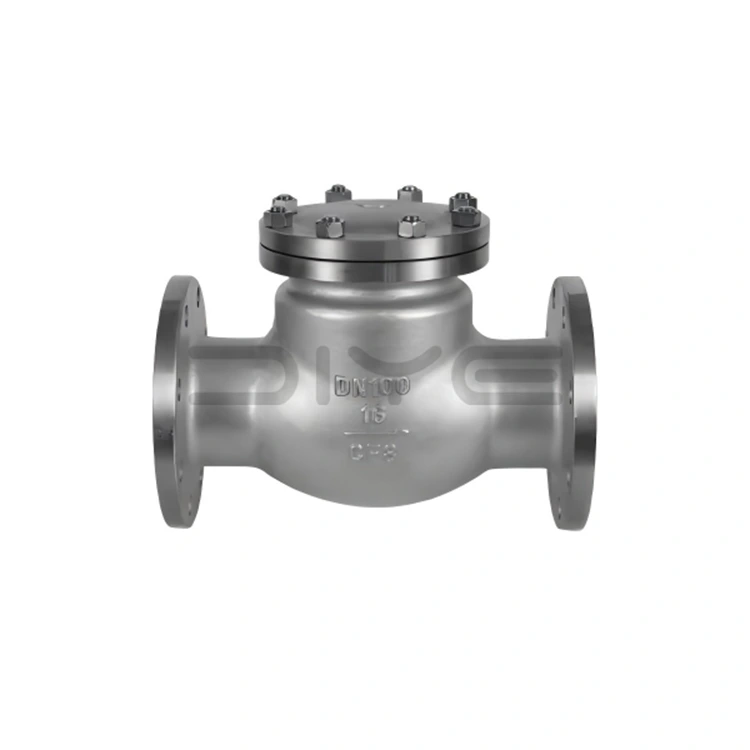

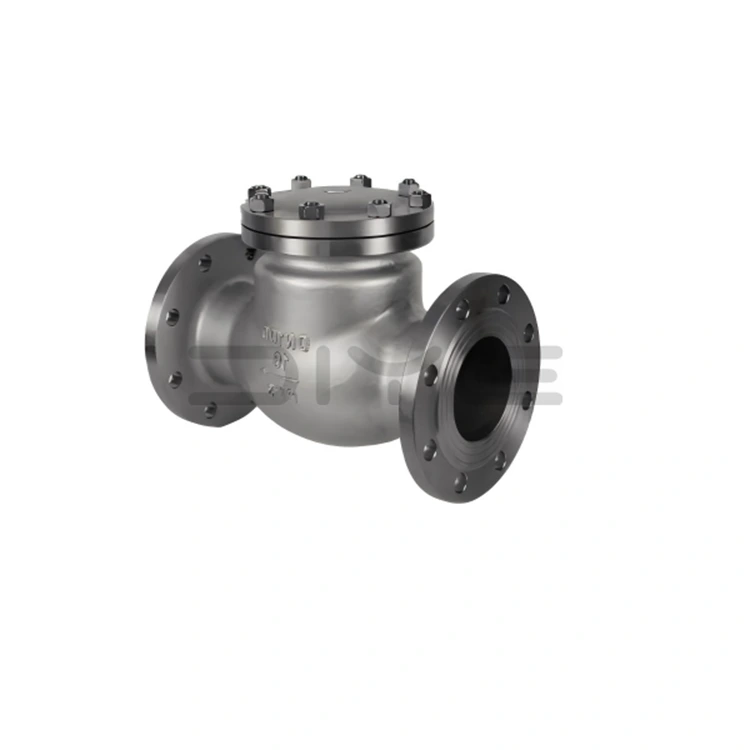

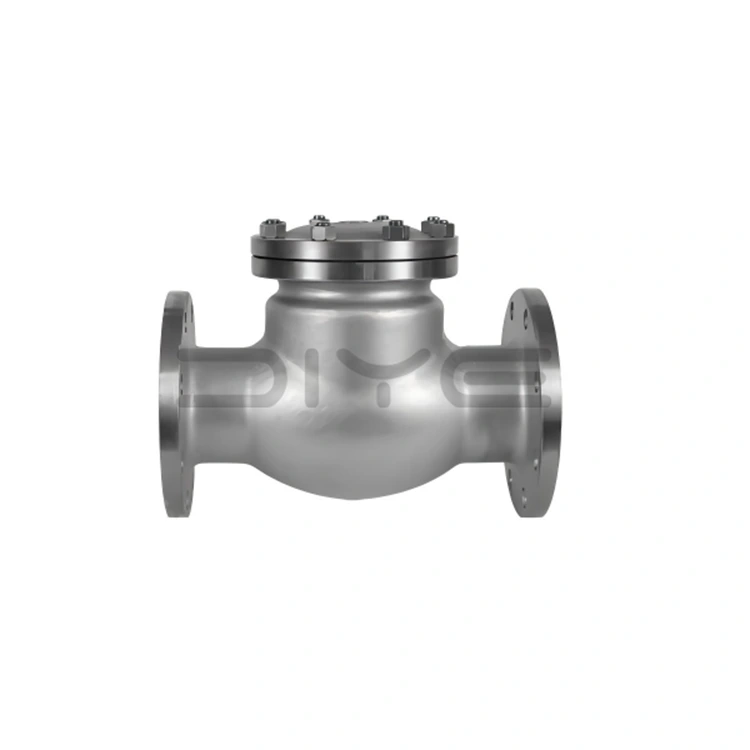

DIN lengőkarimás visszacsapó szelepek

A DIYE DIN lengőkarimás visszacsapó szelepek precíziós tervezésű automatikus szelepek, amelyek teljes mértékben megfelelnek az alapvető német szabványoknak, beleértve a DIN 3356, DIN 3202 és DIN EN 1092-1 szabványokat. A szelepek autonóm módon működnek a közeg nyomásától függően, nem igényelnek külső működtetőket. Megbízható, karbantartást nem igénylő mechanizmust biztosítanak, amely megakadályozza a visszaáramlás katasztrofális következményeit, védve a kritikus csővezeték-infrastruktúrát.

Működési elv és fő funkciók

1. Automatikus működés

A DIN lengőkarimás visszacsapó szelepek szeleptárcsa szabadon nyílik az előre áramló közeg nyomása alatt; amikor a rendszer leáll, nyomásmentesít, vagy visszafolyási tendenciát tapasztal, a szeleptárcsa azonnal bezárul saját súlya és a visszaáramlási ellennyomás hatására.

2. Alapvető védelmi funkciók

- Visszaáramlás megelőzése: szoros tömítést képez, megakadályozva a közeg fordított áramlását.

- Vízkalapács-csillapítás: Elnyeli a hidraulikus ütéseket, jelentősen csökkentve a csővezetékekre és berendezésekre nehezedő nyomást.

- Rendszervédelem: Megvédi a szivattyúkat, kompresszorokat, nyomástartó edényeket és hőcserélőket a fordított nyomáslökések okozta sérülésektől.

Tervezési jellemzők és műszaki paraméterek

1 Csatlakozási mód és szabványok

DIN szabványú karimás csatlakozásokat használ, leegyszerűsítve a telepítést és a karbantartást; szerkezeti hossza szigorúan megfelel a DIN 3202 szabványnak.

2 Széleskörű alkalmazhatóság és sokoldalúság

A DIN lengőkarimás visszacsapó szelepek az átmérők teljes tartományát lefedik DN15-től DN1000-ig; A nyomásértékek közé tartozik a PN10, PN16, PN25, PN40, PN63 és PN100, amelyek megfelelnek az alacsony nyomású csőhálózatok és a nagynyomású ipari folyamatrendszerek különböző igényeinek.

3 Kiváló szerkezet

A gondosan megtervezett áramlási csatornák minimalizálják a nyomásveszteséget; A nagy pontosságú tömítőfelületek szoros és megbízható tömítést biztosítanak még nyomásingadozások és változatos közegviszonyok mellett is.

4. Médiakompatibilitás

Alkalmas vízhez, gőzhöz, kőolajtermékekhez és különféle savas, lúgos és korrozív közegekhez.

Alkalmazási forgatókönyvek és piaci lefedettség

DIN lengőkarimás visszacsapó szelepeink a német szabványos csőrendszerek preferált termékei Európában és világszerte, biztosítva a stabil egyirányú áramlásszabályozást számos igényes iparágban, beleértve:

1. Petrolkémiai és vegyi feldolgozóipar

2. Energiatermelő ipar (hő- és atomenergia)

3. Kohászat és Bányászat

4. Városi vízellátó és vízelvezető ipar

5. HVAC, gáz és tengeri mérnöki mérnök

6. Nemzetközi európai szabványos exportmérnöki projektek

Gyártás és minőségbiztosítás

1. Szakmai képesítések és tapasztalat: A DIYE VALVE a mély ipari szakértelmet kihasználva eléri a DIN visszacsapószelepek összes specifikációjának tömeggyártását, biztosítva a stabil és megbízható minőséget.

2. Megfelelés a mérvadó szabványoknak: Minden szelep német szabvány anyagokat használ, precíziós kovácsolási eljárásokat, és szigorú nyomásvizsgálaton esik át.

3. Integritási garancia: Minden megrendeléshez teljes anyagvizsgálati jelentést (MTR) és gyári nyomásvizsgálati adatokat biztosítunk, biztosítva a teljes nyomon követhetőséget és a megfelelőséget a teljes folyamat során.

4. Testreszabott megoldások: A szabványos termékek mellett professzionálisan nyújtunk testreszabott szelepszolgáltatásokat speciális anyagok és nem szabványos méretek felhasználásával, egyablakos ellátási megoldásokat kínálva összetett európai és nemzetközi mérnöki projektekhez.

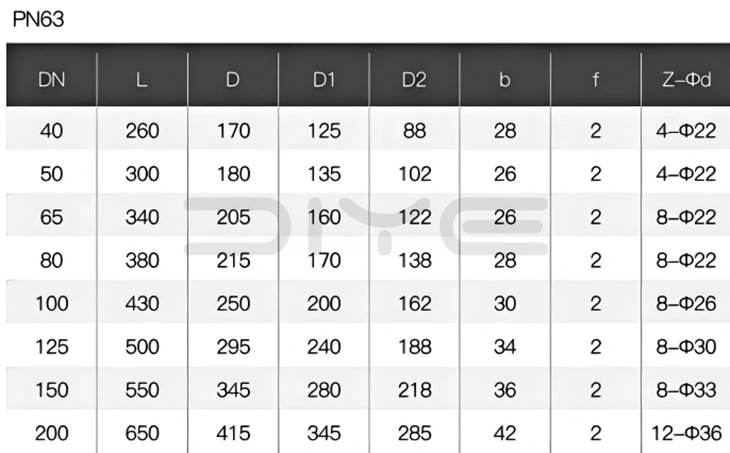

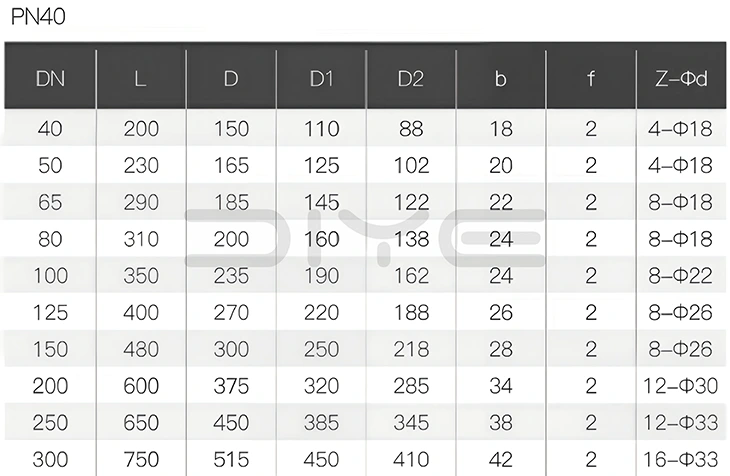

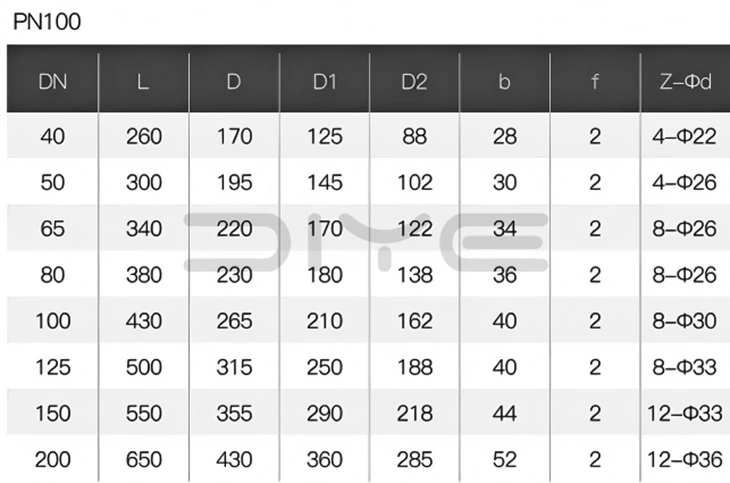

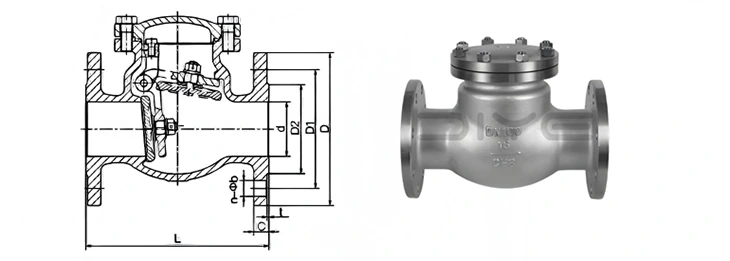

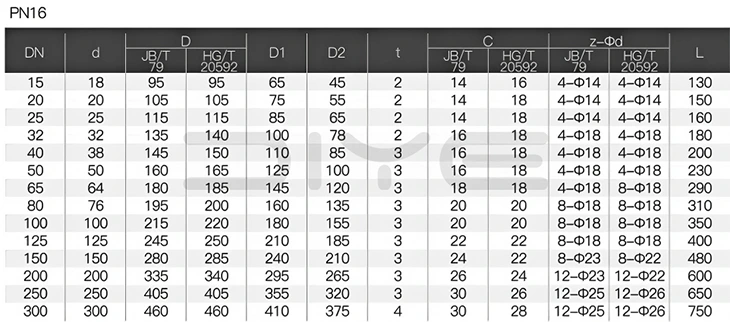

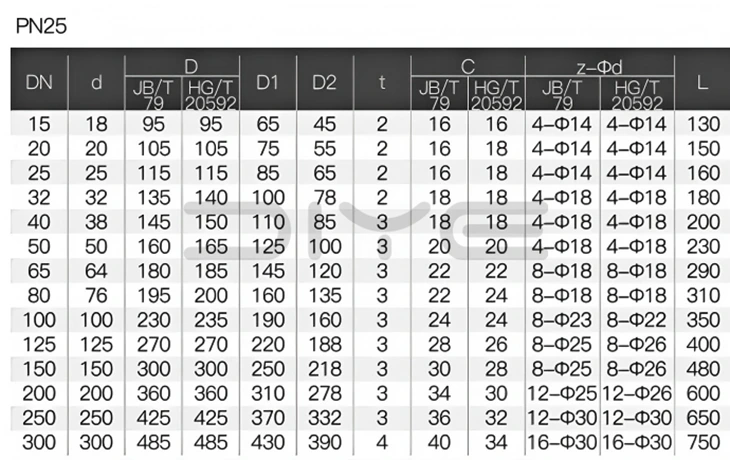

Műszaki rajzok

GYIK

K: Milyen alapvető szabványoknak felelnek meg a DIN lengőkarimás visszacsapó szelepek?

V: Főleg a DIN 3205, DIN 3206, DIN 3207, DIN 3351 és DIN 3352 szabványokat követik. A karimás csatlakozásnál a DIN EN 1090 / DIN EN 1091 / DIN EN 1092 szabványokat alkalmazzák, biztosítva a tökéletes illeszkedést és cserélhetőséget a német szabványú csövekkel, tömítésekkel, tömítésekkel.

K:Mire kell ügyelni a karimás visszacsapó szelep beszerelésekor?

A: Erősítse meg az áramlási irány nyilat a szeleptesten, és szigorúan a közeg áramlási irányának megfelelően szerelje be. A hátrafelé történő telepítés az áramlás teljes elzáródását és az ellenőrzés funkció elvesztését eredményezi.

K: Miért van mindig rendellenes zaj és vibráció a karimás visszacsapó szelepben?

V: Ezt többnyire a könyökhöz közeli felszerelés, a túlzott áramlási sebesség vagy a szeleptárcsa ütközőre való ütközése okozza. Javasoljuk az egyenes csőszakasz növelését, lassú záródású szerkezetre váltást, vagy a csővezeték áramlási sebességének beállítását.

K: Biztosítani tudja a német szabványos DIN visszacsapó szelepek teljes készletét?

V: Forrásgyártóként a Diye minden méretben DIN lengőkarimás visszacsapószelepeket gyárt. A megmunkálást, nyomáspróbát és jelölést szigorúan a német szabványoknak megfelelően végezzük. Teljes anyagjelentéseket és gyári nyomásvizsgálati adatokat tudunk biztosítani, valamint támogatjuk a speciális kaliberek és speciális anyagok testreszabását.
