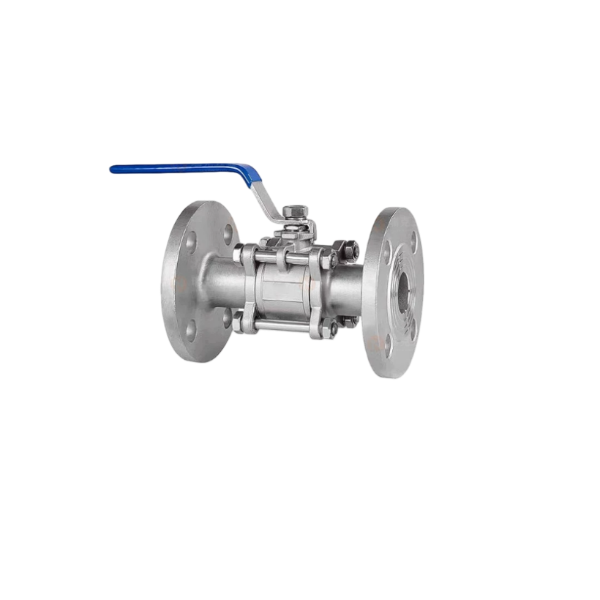

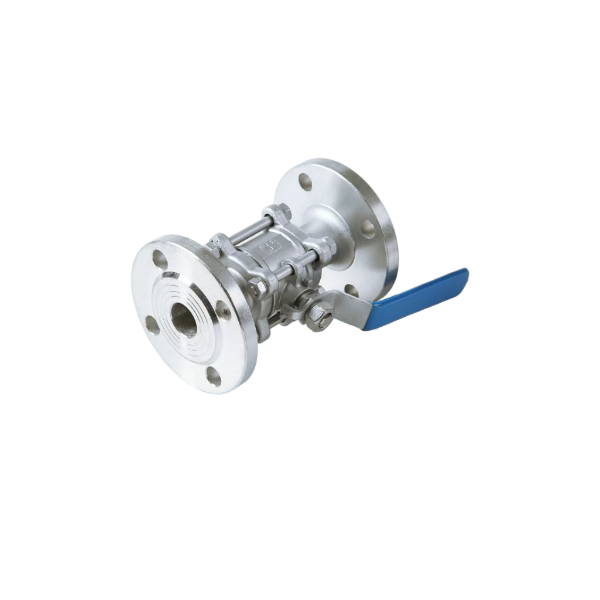

Rozsdamentes acél 3 db karimás golyóscsap

Termék bemutatása

A 3 részes rozsdamentes acél karimás golyóscsap kovácsolt SS304/SS316L testtel rendelkezik CNC megmunkálással. A karimás végek egyszerű összeszerelést tesznek lehetővé ipari csővezetékekkel. Kifújásgátló szárral és PTFE üléktömítéssel felszerelt, ez a teljes nyílású szelep minimálisra csökkenti a közepes nyomásveszteséget. ISO5211 szabványú rögzítőlappal rendelkezik, amely kézi karral működtethető, vagy pneumatikus és elektromos működtetőkkel van felszerelve az automatikus távvezérléshez. Széles körben exportálják a vegyi, vízkezelési, olaj- és gázipari és élelmiszer-feldolgozó csőrendszerek folyadékelzárására.

Működési elv

A 3 részes karimás golyóscsap a golyó 90°-os elforgatásával szabályozza a folyadék áramlását a szár tengelye körül. A labdán átmenő furat van megmunkálva. Amikor a furat egy vonalba esik a csővezeték irányával, a folyadék szabadon halad. 90 fokos elforgatás után a labda szilárd oldala az üléshez nyomódik, hogy megakadályozza az áramlást. Az osztott háromrészes test körülveszi a golyót és a tömítő részeket. A szár hajtja a golyó forgását. A golyó és az ülés közötti szoros érintkezés buborékmentes tömítést hoz létre a csővezeték közegének kinyitásához vagy elzárásához.

Előnyök

1.Az osztott háromrészes konstrukció lehetővé teszi az inline ellenőrzést és a tömítések cseréjét anélkül, hogy az egész szelepet eltávolítaná a csővezetékből, ami jelentősen csökkenti a karbantartási költségeket.

2.A karimás csatlakozás nagy nyomást és stabil csőcsatlakozást kínál; a szelep rögzített marad a csővezeték szétszerelése közben.

3.A kovácsolt rozsdamentes acél test kiemelkedő korrózióállóságot és meghosszabbított élettartamot biztosít a korrozív közegek számára.

4.A teljes nyílás kialakítása csökkenti az áramlási ellenállást és megakadályozza az üledék felhalmozódását.

5.Megbízható tömítési teljesítmény alacsony üzemi nyomatékkal; kompatibilis a távirányító automatikus működtetőivel.

6.A moduláris felépítés biztosítja a pótalkatrészek jó cserélhetőségét, megfelelve a tengerentúli exportprojektek tanúsítási követelményeinek.

Műszaki paraméterek

GYIK

1. kérdés: Milyen anyagopciók állnak rendelkezésre ehhez a 3 részes karimás golyóscsaphoz?

V: A test standard anyaga SS304 és SS316L rozsdamentes acél. A golyó és a szár szintén rozsdamentes acélból készült. Az ülés anyaga alapkivitelben PTFE; A PFA opcionális a kemény, korrozív munkakörülményekhez.

Q2: Milyen nyomás- és hőmérséklet-tartományban működhet a szelep?

V: Üzemi nyomás: PN16 / PN25 / Class150 / Class300 opcionális. A PTFE ülés -20 ℃ és 180 ℃ közötti üzemi hőmérsékletet tesz lehetővé. A tényleges tartomány a hordozó- és tömítésválasztástól függ.

Q3: A szelep felszerelhető pneumatikus vagy elektromos működtetőkkel?

V: Igen. ISO5211 szabványú rögzítőplatformra épül. A kézi fogantyú helyettesíthető pneumatikus működtetővel (egyszeres/kettős működésű) vagy elektromos működtetővel a távvezérléshez.
