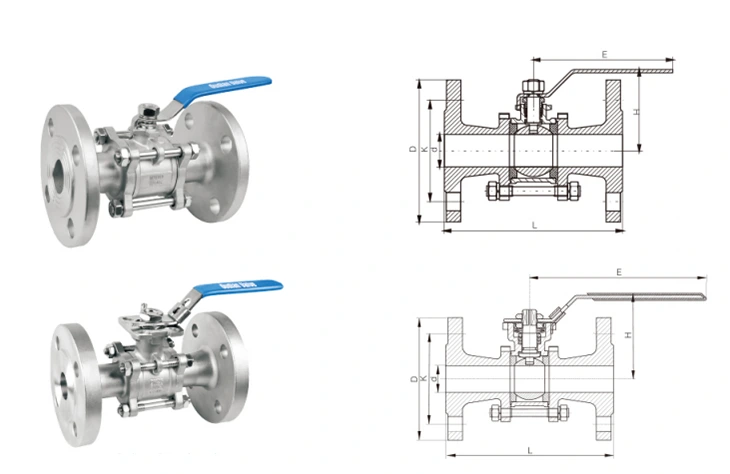

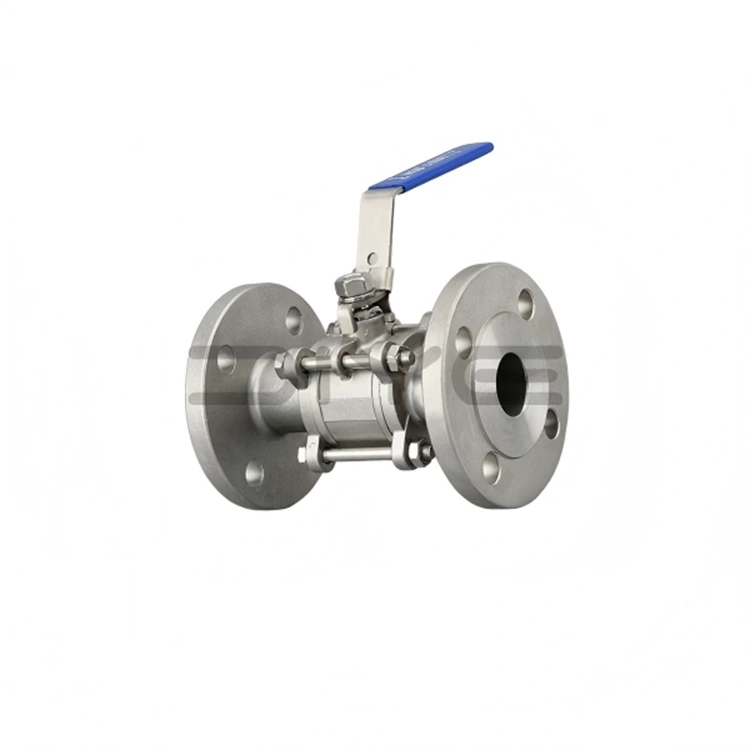

3 db karimás golyóscsap szerelőtálcával

A 3 db-os karimás golyóscsapunk szerelőlapokkal közvetlen működtetőszerkezet-szerelésre és soron belüli karbantartásra készült. A fő test 304 vagy 316 literes rozsdamentes acélból készül (specifikus alkalmazásokhoz acélöntvény is kapható), csavarozott háromrészes szeleptest-szerkezettel és az ISO 5211 szabványoknak megfelelő magas platform kialakítással. Támogatja a pneumatikus/elektromos automatizálási vezérlést, és megfelel a GB (kínai nemzeti szabvány), az ANSI (amerikai szabvány) és a DIN (német szabvány) karimaszabványoknak. Egy átfogó minőség-ellenőrzési rendszer biztosítja az egyenletes teljesítményt minden gyártási tételben.

Alapvető szerkezeti előnyök

1. Háromrészes levehető szerkezet

- Egy bal oldali szeleptestből, egy jobb oldali szeleptestből és egy középső szeleptestből áll (beleértve a golyós magot és a szár szerelvényt), amelyeket csavarokkal rögzítenek.

- Az online karbantartás a szelep csővezetékről történő teljes leszerelése nélkül is lehetséges. Egyszerűen lazítsa meg a csavarokat, távolítsa el a középső szelepházat, és gyorsan távolítsa el a golyós magot, a tömítéseket és az egyéb belső alkatrészeket a könnyű tisztítás, karbantartás és a sérülékeny részek cseréje érdekében.

- Az elosztott feszültségeloszlás növeli a szeleptest általános szilárdságát, így alkalmassá teszi a közepes és nagynyomású csővezetékek üzemeltetésére, és hatékonyan megakadályozza a szeleptest deformálódását és szivárgását.

- Csökkenti a karbantartási állásidőt és csökkenti a karbantartási költségeket, így különösen alkalmas összetett, gyakori karbantartást igénylő üzemi körülményekre.

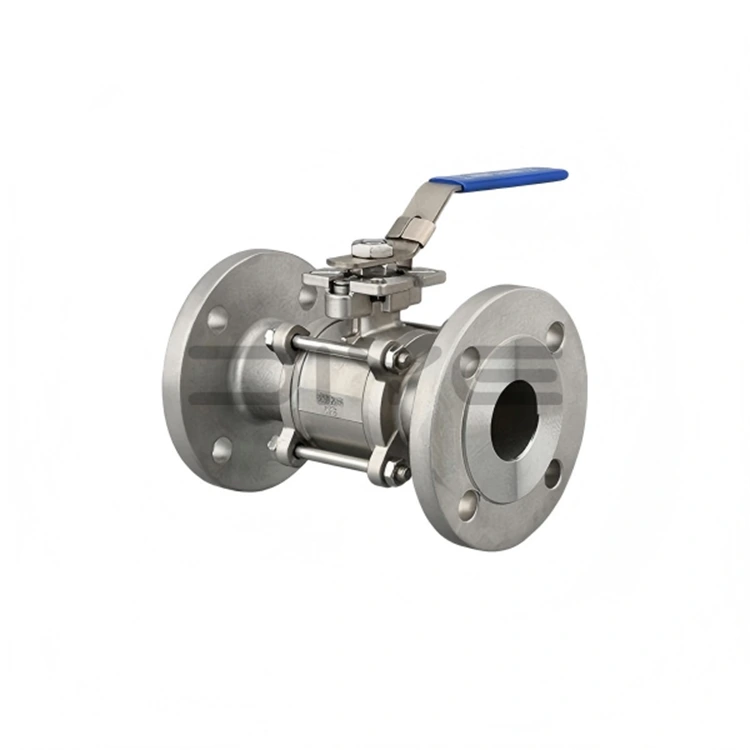

2. Magas platformú szárszerkezet, amely megfelel az ISO 5211 szabványnak

- Az integrált magas platformú felső kialakítás teljes mértékben megfelel az ISO 5211 szabványnak, lehetővé téve a pneumatikus/elektromos hajtóművek közvetlen beszerelését további támasztékok nélkül.

- A 3 részből álló karimás golyósszelep szerelőlappal alulra szerelt szárszerkezettel és kéttárcsás rugós, automatikus tömítés-kompressziós kialakítással rendelkezik, amely optimalizálja a szártömítési teljesítményt, és megakadályozza a szelepszár kilökődését a szelepkamrában bekövetkező abnormális nyomásnövekedés esetén, így növelve az üzembiztonságot.

- Egyes modellek antisztatikus eszközzel vannak felszerelve, hogy hatékonyan szabadítsák fel a statikus elektromosságot, és megelőzzék a statikus feltöltődés okozta biztonsági kockázatokat, így alkalmasak gyúlékony és robbanásveszélyes anyagokhoz.

- támogatja az automatikus vezérlést és a távvezérlést, javítva a működési hatékonyságot az összeszerelősoros gyártás és a felügyelet nélküli forgatókönyvek esetén.

Műszaki adatok és szabvány

1. Mérettartomány: DN10–DN200 (1/4 hüvelyk–8 hüvelyk)

2. Karima szabványok: GB (hazai mérnöki projektek), ANSI (észak-amerikai piac), DIN (európai piac)

3. Szeleptest anyaga: 304 rozsdamentes acél, 316L rozsdamentes acél, öntött acél (testreszabható a működési feltételek szerint)

Tömítőanyagok és teljesítmény

1. Politetrafluor-etilén (PTFE): Erős korrózióállóság, kiváló tömítőhatás, -29 ℃ és +150 ℃ közötti hőmérséklet-tartomány, alacsony költségű, normál hőmérsékletű, nyomású és részecskementes közegviszonyokra alkalmas, a legszélesebb körben használt, és kétirányú szivárgásmentes tömítés érhető el.

2. Polifenilén-szulfid (PPL): 3 db karimás golyóscsap szerelőlappal, kiváló magas hőmérséklet- és kopásállóság, -29 ℃ és +300 ℃ közötti hőmérséklet-állóság, alkalmas magas hőmérsékletre, nagy nyomásra és enyhe részecskéket tartalmazó közegekre, alkalmas összetett ipari körülményekre, például kőolaj- és vegyiparra, hosszú élettartamú tömítésre.

3. Erősített politetrafluor-etilén (RPTFE): PTFE-re optimalizálva és megerősítve, ötvözi a korrózióállóságot és a kopásállóságot, így alkalmas különféle hagyományos és enyhén bonyolult működési körülményekre, tovább növelve a tömítés megbízhatóságát.

Szolgáltatás és támogatás

A DIYE VALVE több mint 10 éves tapasztalatát kihasználva 3 db karimás golyóscsap és szerelőlappal exportál, professzionális értékesítés utáni szervizcsapatot hozott létre. Az értékesítés utáni megkeresések vagy hibajelentések beérkezésekor 24 órán belül válaszolunk, gyors hibaelhárítást és megoldást kínálunk az ügyfélberendezések normál működésének biztosítására.

Eredeti és kompatibilis pótalkatrészekből (tömítőgyűrűk, csavarok, szelepszárak stb.) nagy raktárkészletet tartunk fenn a gyors szállítás, az ügyfelek csereigényeinek kielégítése és az állásidő-veszteségek minimalizálása érdekében. Ingyenes műszaki útmutatást is biztosítunk a telepítési előírásokkal, a napi karbantartással és a hibaelhárítással kapcsolatban, valamint az ügyfél kérésére helyszíni műszaki szolgáltatásokat is kínálunk.

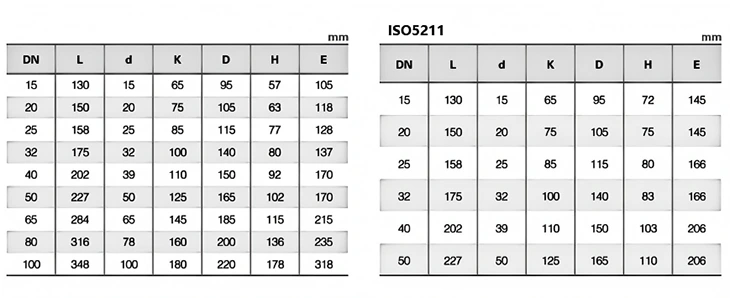

Műszaki paraméterek

GYIK

K: Milyen szabványokat követnek a háromrészes, magas platós karimás golyóscsap ellenőrzése során? Mely teljesítménymutatók felelnek meg a szabványoknak?

V: A háromrészes, magas platformú karimás golyóscsap szigorúan követi a GB/T-13927 és az API 598 szabványokat az ellenőrzés során. A gyár elhagyása előtt minden szelep szigorú nyomáspróbákon (víznyomás és légnyomás), méretpontossági teszteken, tömítési teljesítményvizsgálatokon és megjelenési ellenőrzéseken megy keresztül. Ezek a tesztek biztosítják, hogy az alapvető teljesítménymutatók, mint például a nyomástartó képesség, a tömítési teljesítmény és a méretpontosság megfeleljenek a szabványoknak, és szigorúan tilos minősítetlen termékek elhagyása a gyárból.

K: Gyorsan vásárolhatok megfelelő tartozékokat, ha a háromrészes, magas platós karimás golyóscsap tömítőgyűrűje sérült?

V: Igen. Forrásgyártóként a Diye hosszú távú készletet tart fenn eredeti kompatibilis tömítőgyűrűkből és különféle kiegészítőkből (például csavarok és szelepszárak). Gyorsan ki tudjuk szállítani az árut, hogy kielégítsük tartozékcsere-szükségleteit, csökkentsük a berendezések állásidő-veszteségét, és ingyenes műszaki útmutatást adunk a cseréhez a zökkenőmentes és hatékony csere érdekében.

K: Melyek az opcionális fő anyagok a háromrészes, magas platós karimás golyóscsap szelepházához, gömbmagjához és szelepszárához? Hogyan válasszuk ki az anyagot?

V: Az opcionális fő alapanyagok három típust tartalmaznak: 304 rozsdamentes acél, 316L rozsdamentes acél és szénacél. A kiválasztási referencia a következő: ① 304 rozsdamentes acél: alkalmas hagyományos víz-, olaj-, gáz- és gyenge savbázisú, nem erős korróziós munkakörülményekre, kiemelkedő költséghatékonysággal, normál ipari és polgári csővezetékekhez; ② 316L rozsdamentes acél: molibdén elemmel van hozzáadva, amely erősebb korrózióállósággal és oxidációval szemben ellenálló, alkalmas összetett munkakörülményekre, mint például erős sav-bázis, tengervíz és kémiai oldószerek, és alkalmas csúcskategóriás forgatókönyvekhez, például kőolajhoz és gyógyszerekhez; ③ Szénacél: nagy szerkezeti szilárdság és kiváló nyomástartó teljesítmény, alkalmas nagynyomású, nem korrozív munkakörülményekhez és nagy terhelésű forgatókönyvekhez. Minden anyagot a Diye eredeti gyára gyárt, és az igényeknek megfelelően testreszabható.
