3 db karimás golyóscsap

A DIYE VALVE egy professzionális exportőr és gyártó üzem, amely 3PC karimás golyóscsapokra szakosodott, és Kína fejlett ipari gyártási rendszerében gyökerezik. Szigorú minőség-ellenőrzést tartunk be a teljes gyártási folyamat során, teljes öntő-, megmunkáló- és vizsgálóberendezésekkel felszerelve, hogy biztosítsuk a stabil teljesítményt és az időben történő szállítást globális ügyfeleink számára.

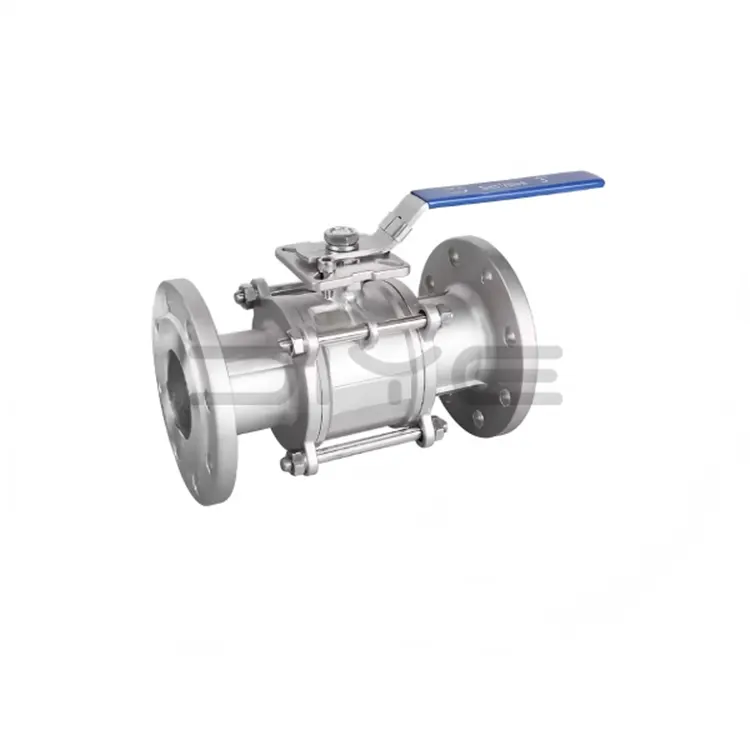

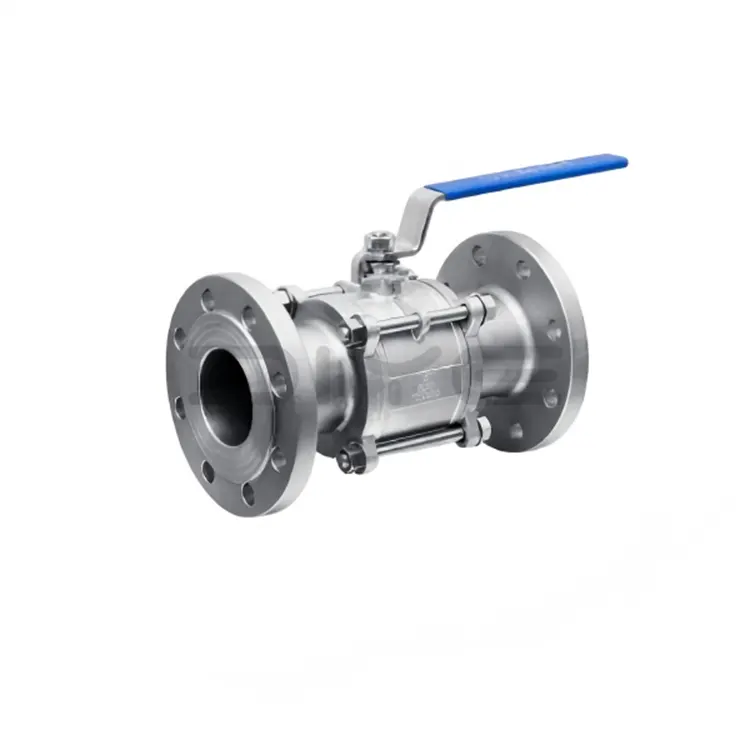

A termék felépítése és alapvető jellemzői

A 3PC karimás golyósszelep három részre osztott kialakítással rendelkezik. A szeleptest központi főtestből és bal és jobb karimás végsapkából áll, amelyek kovácsolással és precíziós megmunkálással készült 304/316/316L rozsdamentes acélból készülnek, kiváló korrózióállósággal, nagy nyomásállósággal és magas hőmérséklettel szemben.

Alapvető teljesítményelőnyök

1. A 90°-os elforgatás gyors nyitást és zárást tesz lehetővé alacsony áramlási ellenállás mellett.

2. Nagy teljesítményű PTFE tömítéseket használ a kétirányú, szivárgásmentes tömítéshez.

3. Lehetővé teszi az online szétszerelést és karbantartást, ami hosszú élettartamot eredményez.

4. Négy meghajtási móddal kompatibilis: kézi, csigahajtómű, pneumatikus és elektromos.

5. Megfelel az olyan nemzetközi szabványoknak, mint a GB, ANSI, JIS és DIN.

Működési elv

1. Nyitási folyamat: A 3PC karimás golyósszelep meghajtó egység forgatja a szelepszárat és a golyót. Amikor a golyó átmenő furata egy vonalba esik a csővezetékkel, a szelep teljesen kinyílik, lehetővé téve a folyadék zökkenőmentes áramlását.

2. Zárási folyamat: A szelepszár 90°-kal elforgatja a labdát, és a golyó átmenő furatát a csővezetékhez igazítja. A labda szilárd része teljesen blokkolja a folyadék áthaladását, megbízható elzárást biztosítva. Ezen a ponton a szelep teljesen zárva van.

3. Tömítési mechanizmus: A nagy pontosságú megmunkált golyó pontosan illeszkedik a PTFE tömítőgyűrűhöz, biztosítva a megbízható kétirányú tömítést különböző működési körülmények között.

Alkalmazások

A 3PC karimás golyósszelep különféle közegekhez alkalmas, beleértve a vizet, gőzt, olajat, gázt, savakat, lúgokat és korrozív folyadékokat. Széles körben használják a petrolkémiai, élelmiszer- és italgyártás, gyógyszeripar, vízkezelés, HVAC, papírgyártás és kohászati ​​iparban.

Minőségbiztosítás és tanúsítványok:

1. Hatékony tanúsítványok

Az ISO 9001, CE, EAC, GOST és API 6D/607 tanúsítvánnyal rendelkező készülék közvetlenül megfelel a projekt hozzáférési követelményeinek Európában, Amerikában, a FÁK-országokban, a Közel-Keleten és Délkelet-Ázsiában.

2. Teljes folyamatú tesztelés

Nyersanyag spektrális elemzés, 1,5-szeres névleges nyomású víz/levegő nyomás teszt, tömítési teljesítmény vizsgálata, ≥100 000 nyitási és zárási élettartam teszt, amely biztosítja a termék 100%-os minősítését a szállítás előtt.

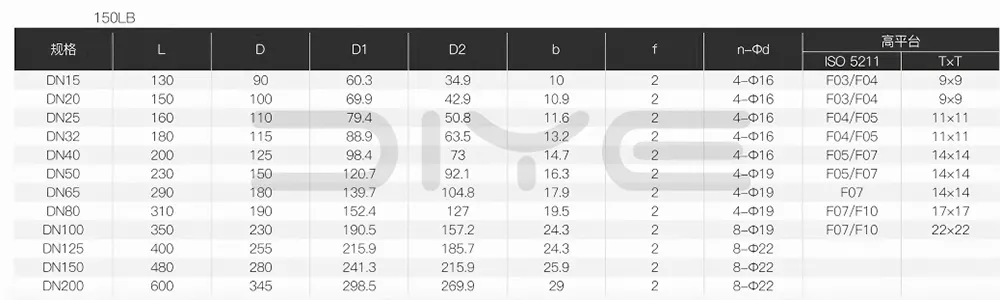

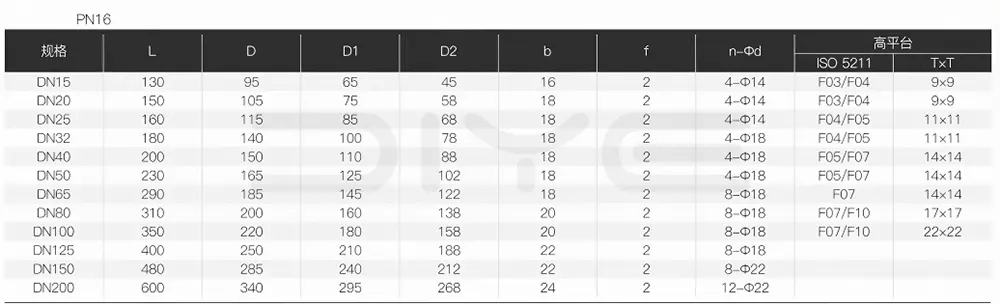

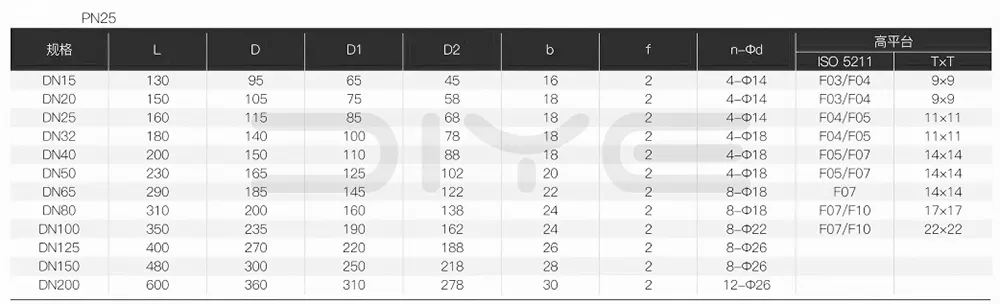

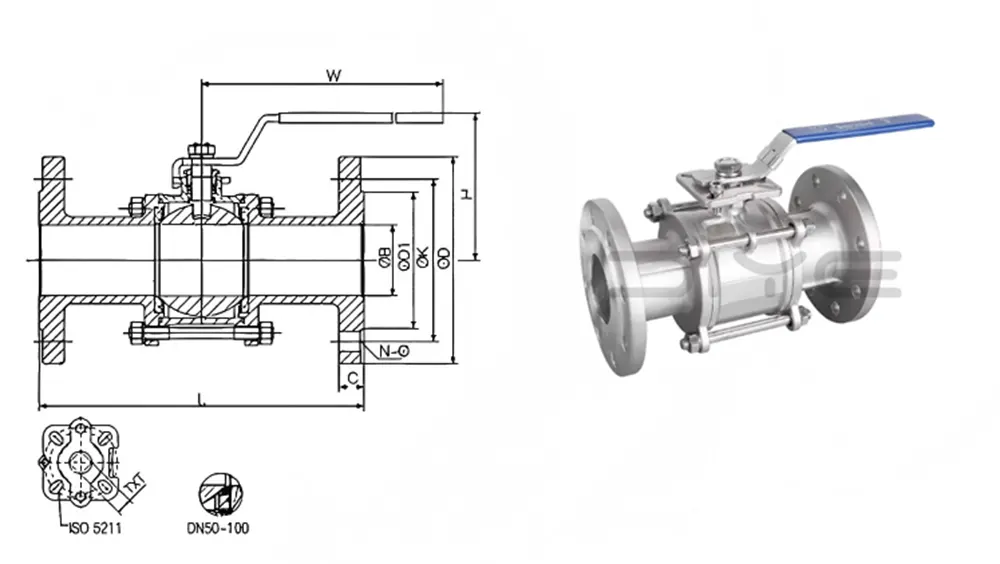

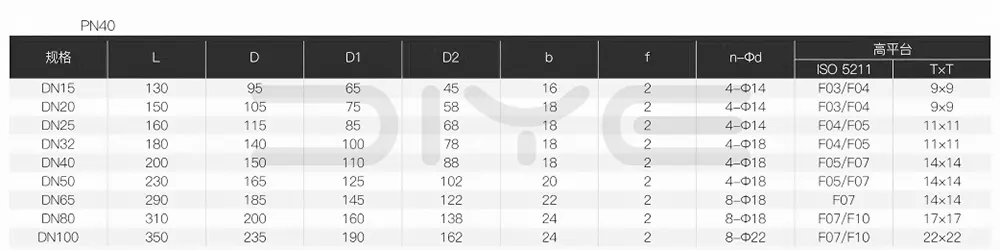

Műszaki paraméterek

Támogatási és testreszabási szolgáltatások

1. Egyablakos ellátás: szelepek, működtetők, karimák, tömítések és csavarok teljes készletének biztosítása, leegyszerűsítve a tengerentúli beszerzési és telepítési folyamatokat.

2. Rugalmas testreszabás: Beállíthatjuk a menetszabványokat (NPT/BSP/G/BSPT stb.), a nyomásértékeket, az anyagválasztást, a tömítéseket, a nem szabványos méreteket, a speciális interfészeket, a platformmódosításokat, a megjelenés nyomtatását, a logó testreszabását stb., hogy egy helyen megfeleljünk a különböző projektigényeknek.

GYIK

K: Hogyan válasszuk ki a tömítőanyagot a 3PC karimás golyóscsapokhoz?

V: 1. PTFE (F4): Általános célú lágy tömítés, -20 ℃ és 200 ℃ közötti üzemi hőmérséklet, kiváló tömítési teljesítmény és korrózióállóság.

2. Megerősített PTFE: Alkalmas magasabb hőmérsékletű alkalmazásokhoz (≤250 ℃).

3. Fém tömítés (kemény tömítés): Magas hőmérsékletű (≤600 ℃), nagy nyomású és részecsketartalmú közegekhez tervezték.

K: Mi a tömítések csereciklusa a 3PC karimás golyóscsapokhoz?

V: 1. Puha tömítés (PTFE): 1-2 év kedvező munkakörülmények között; 3-6 hónapra lerövidül korrozív vagy magas hőmérsékletű munkakörülmények között.

2. Fém tömítés: 3-5 év, a tényleges kopási feltételektől függően.
