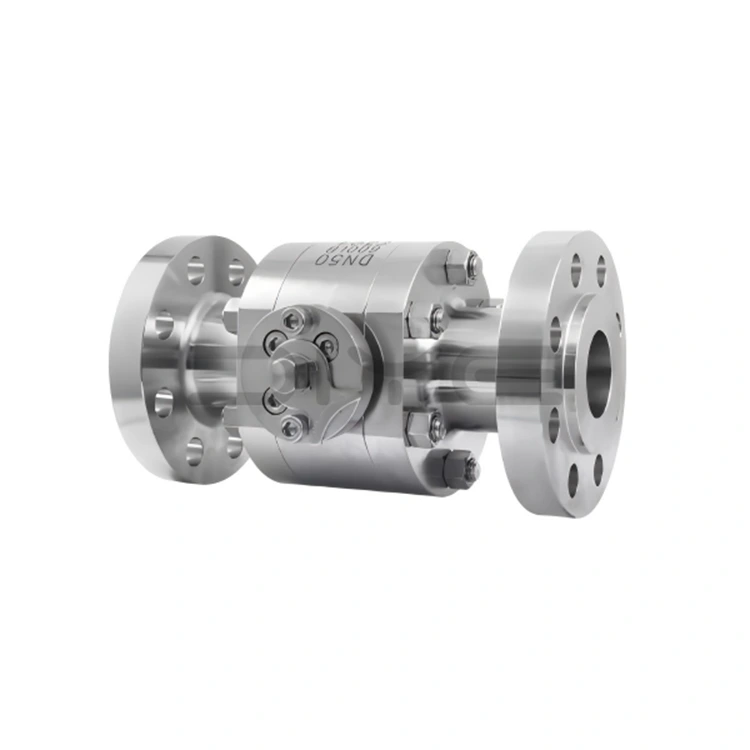

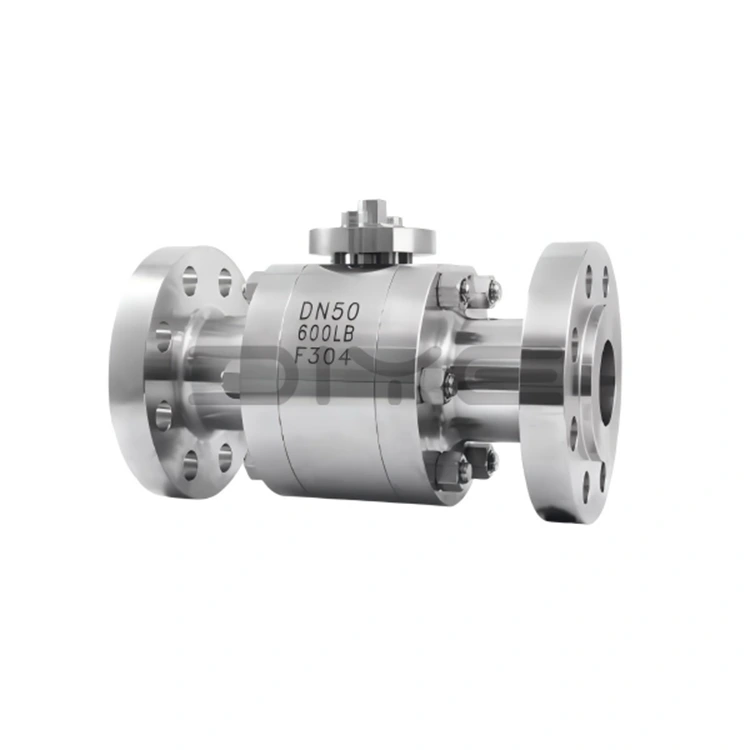

Kovácsolt acél nagynyomású karimás golyóscsap

A DIYE VALVE kovácsolt acél nagynyomású karimás golyósszelep-sorozatát számos hazai és nemzetközi szabványnak megfelelően tervezték, gyártották és tesztelték annak biztosítása érdekében, hogy a termék teljesítménye megfeleljen a globális mérnöki igényeknek.

- Tervezési és gyártási szabványok: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Karimás csatlakozási szabványok: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Szerkezeti hosszszabványok: ASME B16.10

- Vizsgálati szabványok: GB/T 13927, ISO 5208

Szabványos névleges átmérők: DN10~DN300 (1/4"~12"), nyomásértékek: Class 150~Class 600 (PN10~PN100); Egyedi nagynyomású nem szabványos specifikációk, például 2500LB és PN400 állnak rendelkezésre, és a névleges átmérők az ügyfél rajzai szerint állíthatók, hogy alkalmazkodjanak a különböző nagynyomású csővezeték-követelményekhez.

A termék fő előnyei

1. Kiváló minőségű kovácsolt anyagok, stabil teljesítmény

A kovácsolt acél nagynyomású karimás golyóscsap fő anyaga kiváló minőségű kovácsolt acél, amely alkalmas különféle kemény munkakörülményekre, különösen az alábbiak szerint:

- Szénacél kovácsolt anyagok (WCB/A216-WCB): Nagy szerkezeti szilárdság, alkalmas hagyományos, nem korrozív nagynyomású körülményekre (például közönséges ipari olaj- és gázvezetékek).

- Rozsdamentes acél kovácsolás (F304/F316L): A 304-es anyag ellenáll az enyhe korróziónak, alkalmas általános nagynyomású vegyszerekre, vízkezelésre és egyéb körülményekre; A 316 literes anyag hozzáadott molibdénnel jelentősen javítja a korrózióállóságot és az oxidációval szembeni ellenállást, alkalmas erősen korrozív környezetekhez, mint például savak, lúgok, kéntartalmú közegek és tengervíz. Élettartama nagynyomású korrozív körülmények között 3-5-szöröse a hagyományos szénacél golyóscsapokénak.

- Speciális acélkovácsolások (például 35CrMoA): extrém nagy nyomásra és különleges munkakörülményekre szabva, megbízható anyagtámaszt biztosítva.

2. Nagy teljesítményű kiegészítők, biztonságosak és tartósak

A kovácsolt acél nagynyomású karimás golyóscsap összes tartozéka nagynyomású speciális anyagokból készül, biztosítva a szelep általános stabilitását és biztonságát:

- Szelepszár: Kopás- és korrózióálló kovácsolt anyagokból, például 2Cr13/A246-416, nitridált felületkezeléssel, kiváló csavarószilárdsággal. Az alulra szerelt kialakítás hátsó tömítéssel megakadályozza a szelepszár leesését és a közeg szivárgását.

- Csavarok: Használjon 35CrMoA/A193-B7 nagynyomású speciális csavarokat, amelyek nagy szilárdságot és lazulásgátló tulajdonságokat kínálnak, alkalmasak nagynyomású körülményekhez.

- Tömítések: nagynyomású speciális anyagokból, mint például PTFE, PPL és fluorgumi. Egyes modellek fém kemény tömítés + rugalmas kiegészítő tömítés hármas szerkezetét alkalmazzák, ahol minél nagyobb a nyomás, annál szorosabb a tömítés, ami kétirányú nulla szivárgást ér el, és megfelel az API 6D "zéró szivárgás" szabványnak.

3. Tudományos felépítés, széleskörű alkalmazkodóképesség

A kovácsolt acél nagynyomású karimás golyóscsap a működési feltételeken alapuló célzott szerkezeti kialakításokat alkalmazva különböző forgatókönyvekhez alkalmas:

- Lebegő golyós szerkezet: Alkalmas kis átmérőjű szelepekhez, közepes nyomásra támaszkodva, hogy szoros illeszkedést biztosítson a golyó és a szelepülés között. Egyszerű szerkezet, megbízható tömítés.

- Fix golyós szerkezet: Alkalmas nagy átmérőjű szelepekhez. A golyót felső és alsó tengelyek támasztják alá, megakadályozva az elmozdulást nyitás és zárás közben, csökkentve az üzemi nyomatékot, alkalmas a gyakori, nagy nyomású működésre, valamint csökkentve a szelepszár kopását.

- Antisztatikus és tűzálló kivitel: Egyes modelleken fel van szerelve. Az antisztatikus kialakítás megakadályozza a statikus szikrák kialakulását, a tűzálló kialakítás pedig lehetővé teszi a fém-fém érintkezés révén történő ideiglenes tömítést a tömítések kiégése után, alkalmas gyúlékony és robbanásveszélyes nagynyomású körülményekre.

Elkötelezettségünk

Professzionális kínai gyártóként és beszállítóként a DIYE VALVE ragaszkodik a "Minőség az első, az ügyfél a legfőbb" filozófiájához. Üzemünk teljes gyártási és tesztelési rendszerrel rendelkezik, szigorú ellenőrzés mellett a teljes folyamat során a termékminőség biztosítása érdekében. Professzionális műszaki támogatást és értékesítés utáni szolgáltatást is nyújtunk, valamint hosszú távú és stabil együttműködési kapcsolatokat építettünk ki globális partnereinkkel.

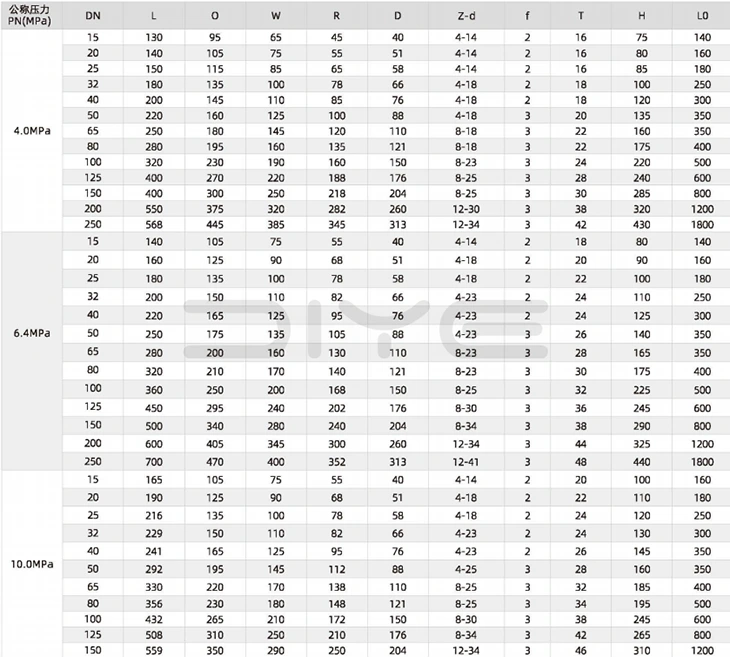

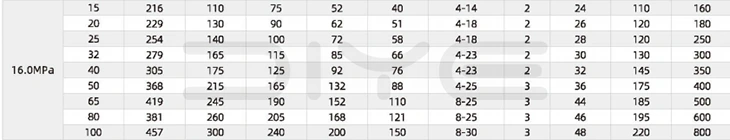

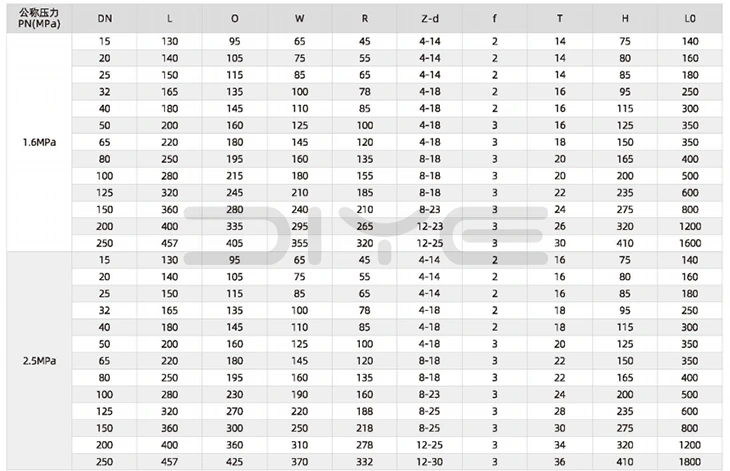

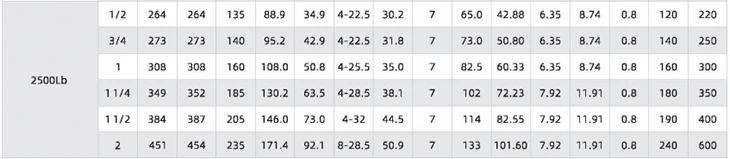

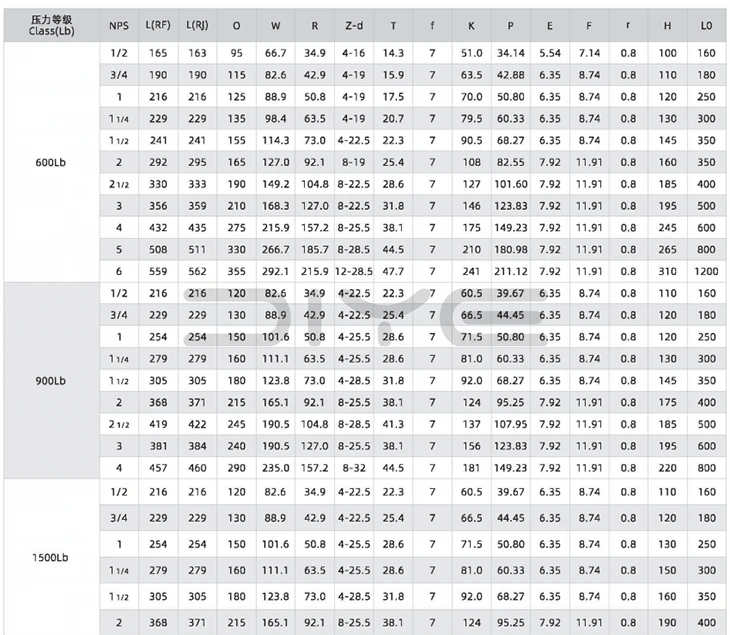

Műszaki paraméterek

GYIK

K: A kovácsolt acél nagynyomású karimás golyóscsap elérheti a szivárgást nagy nyomás alatt?

V: Kettős tömítést alkalmaz, amely alkalmas nagynyomású munkakörülményekre: ① Fő tömítés: Beágyazott rugalmas szelepülés (PTFE/PPL/fluorgumi) és fém kemény tömítés kombinációját alkalmazza, a szelepülék mögött egy O-gyűrűvel. Minél nagyobb a középnyomás, a szelepülék annál erősebben nyomja össze a labdát, így kétirányú nulla szivárgás érhető el, és megfelel az API 6D "zéró szivárgás" szabványnak; ② Szelepszár tömítés: Alulra szerelt szelepszárat + hátsó tömítés szerkezetet + többrétegű tömítés tömítést alkalmaz. A tömítés nagynyomású speciális rugalmas grafitból vagy PTFE-ből készül, hogy megakadályozza a közeg szivárgását a szelepszárnál, és elkerülje a szelepszár nagy nyomás alatti csavarodását és leválását; ③ Antisztatikus/tűzálló kialakítás: Egyes modellek beépített antisztatikus rugóval rendelkeznek. A tömítés elégetésekor a fém-fém érintkezés révén ideiglenes tömítés érhető el, amely alkalmas gyúlékony és robbanásveszélyes közegekkel végzett munkakörülményekhez.

K: Mi a különbség a kovácsolt acél nagynyomású karimás golyóscsap úszógolyós és rögzített golyós szerkezete között? Hogyan válasszunk a kaliber szerint?

V: ① Lebegő golyós szerkezet: Általában kis kaliberekhez (DN10 ~ DN50) használják, a golyónak nincs rögzített támasztéka, és a tömítés úgy érhető el, hogy a golyót közepes nyomással az egyoldalas szelepülékhez nyomják. Egyszerű szerkezetű, kis nyitási és zárási nyomatékkal, alacsony költséggel rendelkezik, alkalmas a hagyományos nagynyomású és kis átfolyású munkakörülményekre; ② Rögzített golyós szerkezet: Általában nagy kaliberekhez (DN65 ~ DN300) használják, a golyót a felső és az alsó szelepszárak fixen támasztják, nyitás és zárás közben nincs eltolás, erős nyomástartó stabilitás, alkalmas nagynyomású, nagy áramlású és gyakori működési körülményekre, ami hatékonyan csökkentheti a szelepek kopásának és deformálódásának kockázatát. A Diye testreszabhatja a lebegő golyós vagy rögzített golyós szerkezeteket az ügyfelek igényeinek és munkakörülményeinek megfelelően.

K: Melyek a legfontosabb óvintézkedések a kovácsolt acél nagynyomású karimás golyóscsap nagynyomású munkakörülmények között történő beszereléséhez?

V: ① Karimás csatlakozás: A csavaroknak nagy nyomású speciális csavaroknak kell lenniük, például 35CrMoA/A193-B7, és az „átlós egyenletes és lépésről lépésre történő meghúzás” elvét kell alkalmazni a szeleptest egyenetlen erő miatti repedésének elkerülése érdekében, és a nyomatéknak meg kell felelnie a szabványos előírásoknak; ② Közepes áramlási irány: Győződjön meg arról, hogy a szeleptest áramlási irányának jelölése összhangban van a közeg áramlási irányával; a teljes nyílású golyóscsapok áramlási irányára nincs korlátozás; ③ Telepítési környezet: Kerülje a kültéri napfénynek és esőnek való kitettséget, és telepítés előtt tisztítsa meg a csővezeték szennyeződéseit, hogy megakadályozza a gömbmag eltömődését; ④ Nyomáspróba elfogadása: A beszerelés után helyszíni nyomáspróbát kell végezni. A víznyomás próbanyomása a névleges nyomás 1,5-szerese, a légnyomás próbanyomása pedig a névleges nyomás 1,1-szerese. Csak akkor helyezhető üzembe, ha nincs szivárgás.
