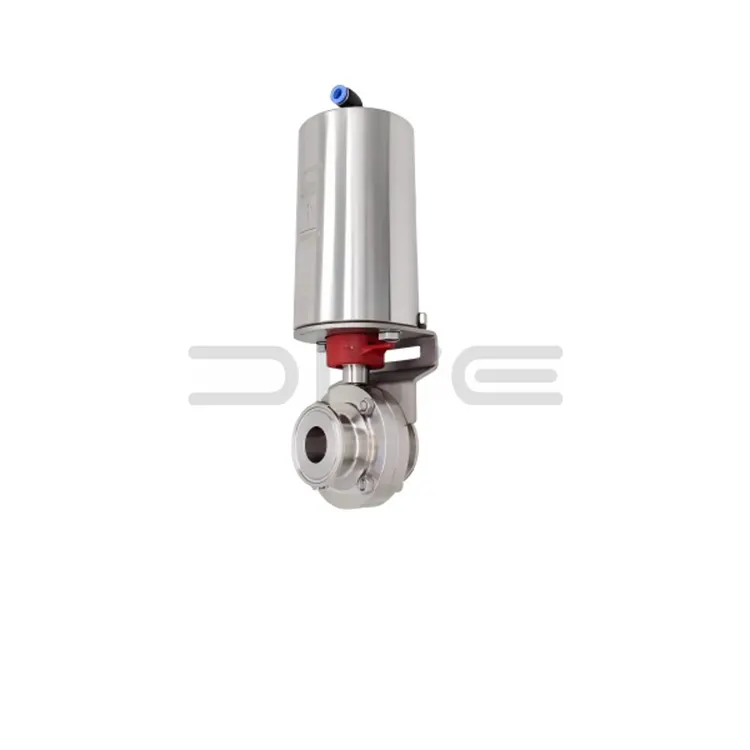

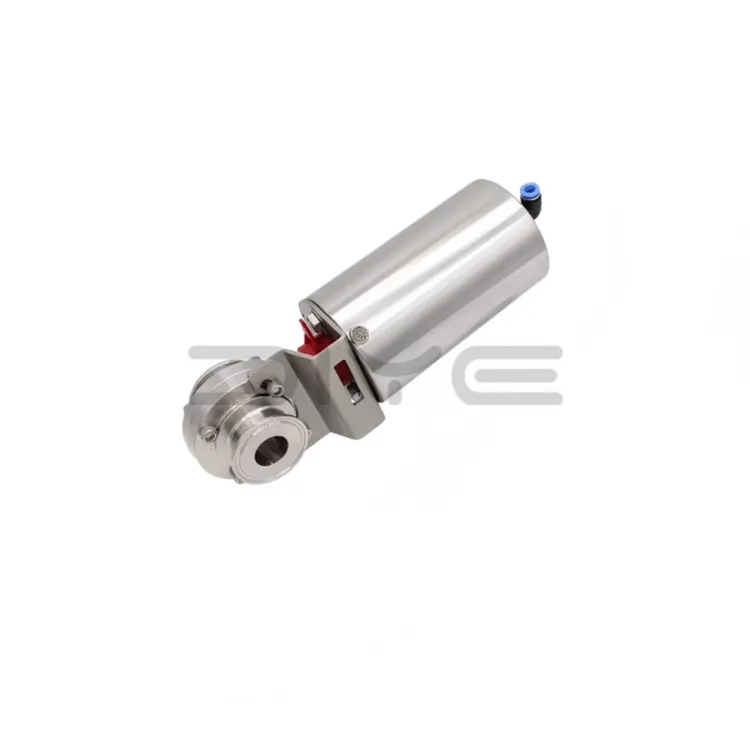

Pneumatikusan működtetett egészségügyi pillangószelep

A DIYE VALVE pneumatikusan működtetett egészségügyi pillangószelepet gyárunk önállóan fejlesztette és gyártja. Ez egy nagy teljesítményű központi vezérlőelem a szaniterfolyadék csőrendszerek automatizált gyártási forgatókönyveihez. A Kínában gyártott termék megfelel a szigorú minőség-ellenőrzési szabványoknak, integrálva a fejlett pneumatikus vezérlési technológiát és az egészségügyi szerkezeti kialakítást, és megfelel az élelmiszer-, ital-, gyógyszer- és biológiai ipar szigorú higiéniai követelményeinek.

A szelep egy pneumatikus működtetőt használ központi áramforrásként, amely tökéletesen illeszkedik az egészségügyi pillangószeleptesthez. Lehetővé teszi az adathordozók gyors, távoli és automatizált nyitását és zárását, javítva a csővezeték működési hatékonyságát és stabilitását. Holtszög-mentes szerkezete megakadályozza a közeg maradványait és a baktériumok elszaporodását, a megbízható tömítés biztosítja a közegszivárgásmentességet, gyors reagálási képessége pedig alkalmazkodik az automatizált gyártósorok dinamikus beállítási igényeihez, teljes mértékben megfelel a szaniteripar CIP (Clean-in-Place) és SIP (Sterilize-in-Place) követelményeinek.

Alapvető működési elv

A pneumatikus működtetésű szaniter pillangószelep pneumatikus működtetője meghajtja a szelepszárat a szeleptárcsa forgatásához, így nyitja és zárja a szelepet. Amikor a levegő belép az aktuátor egyik oldalára, megnyomja a dugattyút, ami a szelepszár elfordulását idézi elő, befejezve a nyitási és zárási műveletet. A működtető szerkezet felépítésétől függően két üzemmódban érhető el: kettős és egyszeres működésű.

- Kettős működésű szelepmozgató: A váltakozó levegő be- és kifúvás mindkét oldalról biztosítja az előre és hátrafelé irányuló szeleptárcsa forgását. Alkalmas gyakori nyitást és zárást igénylő forgatókönyvekhez, stabil működést és erős alkalmazkodóképességet kínál.

- Egyszeres működésű hajtómű: Az egyik oldalon levegőbeömlő hajtja, a másik oldal rugóerőre támaszkodik a levegőellátás meghibásodása esetén történő automatikus visszaállításhoz. Ez biztosítja a csővezeték biztonságos működését, és elkerüli a potenciális biztonsági veszélyeket a levegőellátó rendszer meghibásodása esetén.

Ezenkívül a szelep nyitási és zárási szöge rugalmasan állítható a működtetőn keresztül. Egyes modellek támogatják a fokozatmentes beállítást 0°-tól 90°-ig, kielégítve mind a csővezeték nyitás- és zárása, mind a finom áramlásszabályozási igényeket, alkalmazkodva a különböző gyártási forgatókönyvekhez.

Opcionális pneumatikus működtetők és tartozékok

1. Opcionális pneumatikus működtetők

- Egyszeres működésű hajtómű: Rugós visszaállítási funkcióval felszerelt, levegőellátás megszakadása esetén automatikusan visszatér eredeti helyzetébe, magas biztonsági védelmet kínálva és alkalmas magas biztonsági követelményekkel járó forgatókönyvekhez.

- Kettős működésű hajtómű: Kettős levegőforrás hajtja, sima és stabil nyitási és zárási műveleteket, valamint nagy tartósságot biztosít. Alkalmas nagyfrekvenciás működési forgatókönyvekhez, például folyamatos gyártósorokhoz.

2. Hozzáillő tartozékok

- Pneumatikus hármas: Szűrőből, nyomáscsökkentő szelepből és kenőanyagból áll, kiszűri a levegőellátásban lévő szennyeződéseket, stabilizálja a légnyomást, keni az aktuátort, meghosszabbítja az élettartamot és biztosítja a szelep stabil működését.

- Solenoid valve: Controls the air supply, enabling remote valve opening and closing, facilitating integration with a central control system and enhancing automation.

- Pozíció távadó: Valós idejű visszajelzést ad a szelep nyitási és zárási állapotáról, lehetővé téve a központi vezérlőrendszer valós idejű monitorozását, és biztosítva a szabályozható gyártási folyamatokat.

- Végálláskapcsoló: Megakadályozza a szeleptárcsa túlfutását, elkerüli a mechanikai sérüléseket és védi a szelep szerkezetét.

- Handwheel mechanism: Used for emergency manual operation; allows valve opening and closing even in the event of air supply failure, ensuring production continuity.

A DIYE VALVE-ról

A Kínában gyártott pneumatikus működtetésű egészségügyi pillangószelepek professzionális gyártója és szállítójaként a DIYE VALVE teljes kutatás-fejlesztési, gyártási, értékesítési és értékesítés utáni szolgáltatási rendszerrel rendelkezik, elkötelezett amellett, hogy kiváló minőségű termékeket és figyelmes kiszolgálást biztosítson a globális ügyfelek számára.

Professzionális külkereskedelmi és műszaki csapatunk folyékonyan beszél angolul, oroszul, arabul és más nyelveken, 24 órás online támogatást nyújtva a termék kiválasztásával, telepítésével, üzembe helyezésével és karbantartásával kapcsolatos kérdések megválaszolásához, valamint többnyelvű telepítési és karbantartási kézikönyveket kínálunk. Üzemünk szigorú minőségellenőrzési folyamatot hajt végre, szigorúan ellenőrizve minden lépést a nyersanyag kiválasztásától a termékszállításig, biztosítva, hogy minden szelep megfeleljen a magas minőségi előírásoknak.

A tengerentúli vásárlók alkatrészbeszerzési kihívásainak megoldására általánosan használt pótalkatrészeket, például tömítéseket, pneumatikus hármas egységeket és mágnesszelepeket biztosítunk, jelentősen lerövidítve a logisztikai ciklusokat és csökkentve a beszerzési költségeket. A teljes szelepegységre 12 hónap, a sérülékeny alkatrészekre pedig 6 hónap garanciát vállalunk. A jótállási időszak alatt a nem emberi eredetű meghibásodásokat ingyenesen kijavítjuk, teljes körűen garantálva a tengerentúli vásárlók felhasználói élményét.

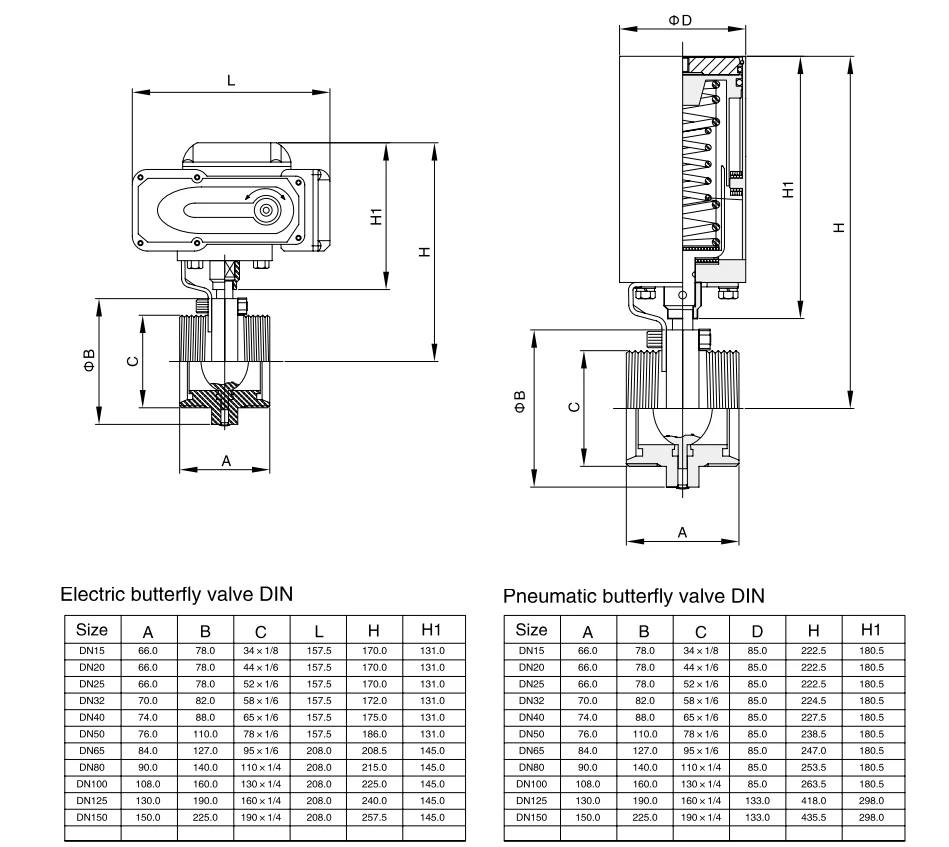

Műszaki paraméterek

GYIK

K: Milyen típusú pneumatikus működtetők állnak rendelkezésre egészségügyi pneumatikus pillangószelepekhez, és hogyan kell kiválasztani őket?

V: A fő típusok egyszeres és kettős működésű pneumatikus hajtóművek, amelyeket a biztonsági követelmények és a munkakörülmények működési gyakorisága alapján választanak ki: ① Kettős működésű szelepmozgató: Kettős levegőforrásról hajtva, a szelep stabilan, gyors reagálással nyílik és zár, alkalmas hagyományos higiéniai munkakörülményekre, automatikus gyártósorokkal és nagyfrekvenciás levegő-kikapcsolási és vezérlési igényekkel; ② Egyszeres működésű hajtómű: Rugós visszatérő szerkezettel, amelyet az egyik oldalon légbeszívás hajt meg, és levegőveszteség után automatikusan visszaáll (nyit/zár), magas biztonsági és védelmi teljesítménnyel rendelkezik, alkalmas magas kockázatú egészségügyi munkakörülményekre, ahol a közeg gyúlékony, mérgező és korrozív, és hatékonyan elkerülheti a csővezeték biztonsági kockázatait a levegőforrás meghibásodása után.

K: Milyen tartozékokra van szükség az egészségügyi pneumatikus pillangószelepekhez? Mi a funkciója az alaptartozékoknak?

A4: Alapvető kötelező A:tartozékok + opcionális kiegészítők szükség szerint, az alapvető tartozékok és funkcióik a következők: ① Pneumatikus hármas egység (szűrő + nyomáscsökkentő szelep + olajköd berendezés): Kötelező, kiszűri a levegőforrás szennyeződéseit, stabilizálja a levegőellátási nyomást, keni az aktuátor belső részeit, és meghosszabbítja a működtető szerkezet élettartamát; ② Mágnesszelep: Opcionális, távvezérli a levegőforrás be- és kikapcsolását, megvalósítja a szelep automatikus és központi nyitását és zárását, és alkalmas a központi vezérlőrendszer összekapcsolására; ③ Pozíció-visszacsatoló eszköz: Opcionális, valós idejű visszajelzés a szelep nyitási és zárási állapotáról (nyit/zár/semleges), megkönnyítve a csővezeték működésének távfelügyeletét; ④ Kézikerék mechanizmus: Opcionális, a szelep manuálisan működtethető, ha a levegőforrás meghibásodik, alkalmas vészhelyzeti munkakörülményekre; ⑤ Végálláskapcsoló: Opcionális, megakadályozza a szeleptárcsa löket feletti elfordulását, és védi a szeleptestet és a tömítéseket.

K: Mi a levegőforrás nyomásigénye az egészségügyi pneumatikus pillangószelepekhez? Alkalmazkodhat-e a helyszíni nem szabványos levegőforráshoz?

V: A hagyományos adaptív levegőforrás nyomása 0,4–0,8 MPa, ami az ipari általános szabványos légnyomás, és alkalmas a legtöbb helyszíni levegőellátási körülményre; ha a helyszíni levegőforrás nem szabványos nyomású (0,4 MPa-nál kisebb vagy 0,8 MPa-nál nagyobb), akkor testreszabott adaptív pneumatikus szelepmozgató biztosítható, és nyomáscsökkentő szelep/fokozó szelep is felszerelhető a légnyomás beállítására, hogy biztosítsa a szelep normál nyitását és zárását a helyszíni levegőellátó rendszer további átalakítása nélkül.
