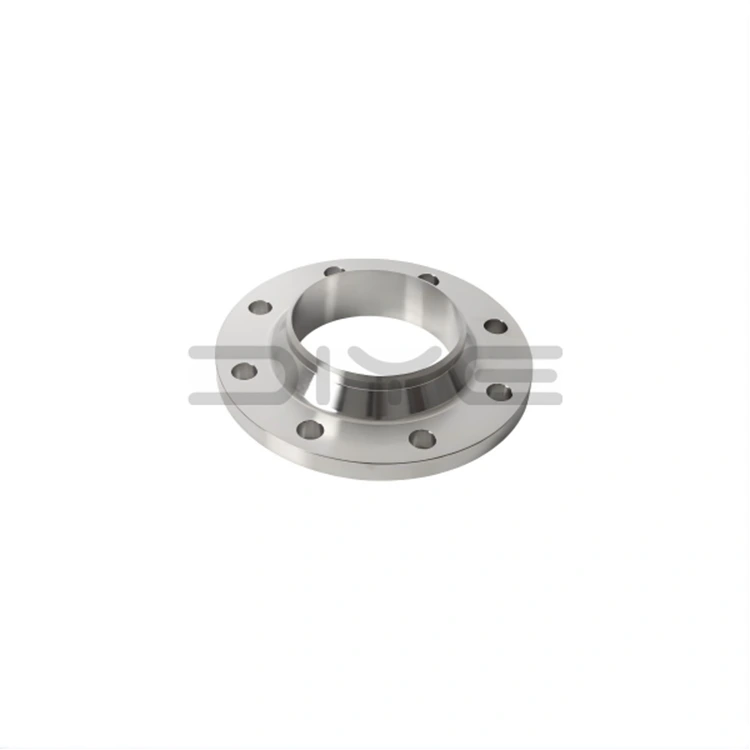

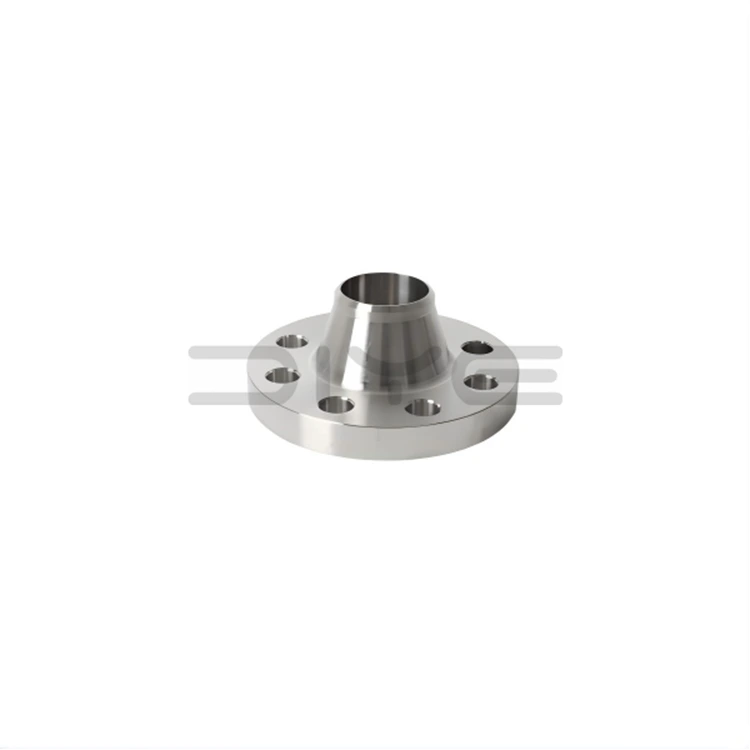

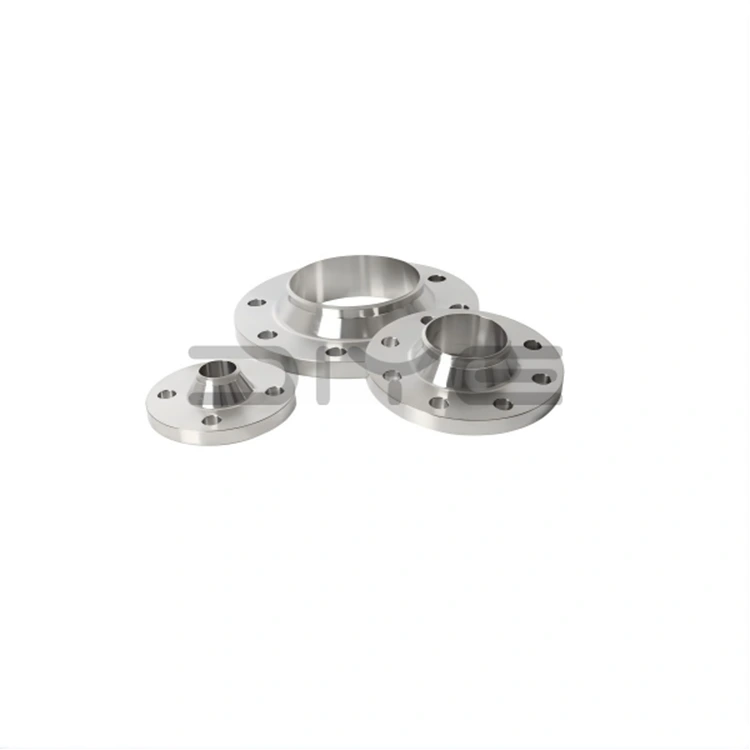

ANSI B16.5 hegesztett nyakkarima

Minden DIYE SZELEP ANSI B16.5 hegesztett nyakkarima szigorú tesztelésen esik át, beleértve a méretellenőrzést, az anyagellenőrzést, az ultrahangos vizsgálatot és a nyomáspróbát, biztosítva ezzel az ANSI B16.5 és a nemzetközi minőségi szabványoknak való teljes megfelelést. Vertikálisan integrált gyártási folyamatunk a nyersanyagoktól a késztermékekig garantálja a termék állandó minőségét, nyomon követhetőségét és megbízható teljesítményét a különböző kritikus alkalmazásokban.

Tervezés és felépítés

1. Szabványoknak való megfelelés: Teljes mértékben megfelel az ANSI/ASME B16.5 szabványoknak, 150 és 2500 közötti nyomásértékekre és 1/2 hüvelyk és 24 hüvelyk közötti névleges átmérőkre (NPS), nagy átmérőjű egyedi kialakítások támogatásával.

2. Integrált kovácsolt szerkezet: Az ANSI B16.5 hegesztett nyakú karimák hosszú, kúpos, magas nyakú kialakítású, sima átmeneti ívvel, kiváló minőségű amerikai szabványos anyagokból kovácsolva, beleértve az A105 szénacélt, F304/F316L rozsdamentes acélt és ötvözött acélt.

3. Precíziós tömítőfelületek: A szabványos megemelt felület (RF), a gyűrűs csatlakozási felület (RJ) és a felületi érdes felület (MFM) CNC-megmunkálással megmunkálásra kerül a szoros tömítési illeszkedés és a szivárgásmentes teljesítmény biztosítása érdekében.

4. Tompahegesztési csatlakozás: Csővezetékek teljes áthatolású tompahegesztésére tervezték, biztosítva a zökkenőmentes feszültségátvitelt és kiküszöbölve a feszültségkoncentrációt az agy alján.

Főbb előnyök

1. Kivételes hőmérséklet- és nyomásállóság: Speciálisan úgy tervezték, hogy ellenálljon a súlyos hőciklusoknak, a nagy nyomásnak, a vibrációnak és a termikus kúszásnak, alkalmas a legigényesebb munkakörnyezetekre.

2. Tartósan stabil tömítés: A robusztus hegesztett kötések és a precíziósan megmunkált tömítőfelületek tartós, karbantartást nem igénylő tömítést biztosítanak, ami döntő fontosságú a veszélyes és mérgező közegek környezetében.

3. Kiváló szerkezeti merevség: Az ANSI B16.5 Weld Neck Franges magas nyakú kialakítása kiváló merevséget, deformáció- és kifáradásállóságot biztosít, hosszú élettartamot biztosítva ciklikus terhelés mellett.

4. Ellenőrizhető és megbízható: A teljes áthatoló varratok lehetővé teszik a roncsolásmentes vizsgálatot (NDT), biztosítva, hogy a termék minősége megfeleljen a szigorú ipari szabványoknak.

5. Átfogó specifikációk és stabil ellátás: A házon belüli gyártás bőséges készletet, időben történő szállítást és költséghatékony termékeket biztosít a globális ügyfelek számára.

Ipari alkalmazások

DIYE SZELEP Az ANSI B16.5 hegesztett nyakú karimák az előnyben részesített szabványos termékek a következő kulcsfontosságú alkalmazási helyzetekben:

1. Olaj- és gázipar: Csővezetékek, finomítók és offshore platformok.

2. Vegyipar: Magas hőmérsékletű, nagynyomású és korrozív közegrendszerek.

3. Áramtermelő ipar: Gőzvezetékek, kazánhurkok és erőművi segédrendszerek.

4. Nyomástartó edények: A legmagasabb integritást igénylő tárolótartályok, reaktorok és technológiai berendezések.

5. Nagy integritású csővezetékek: Gyúlékony, robbanásveszélyes és erősen mérgező folyadékok szállítására szolgáló rendszerek.

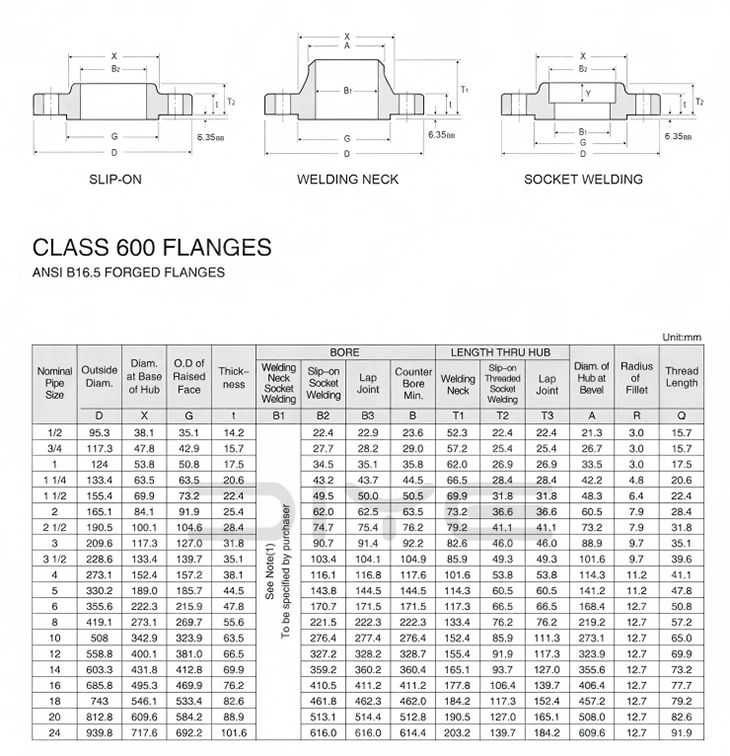

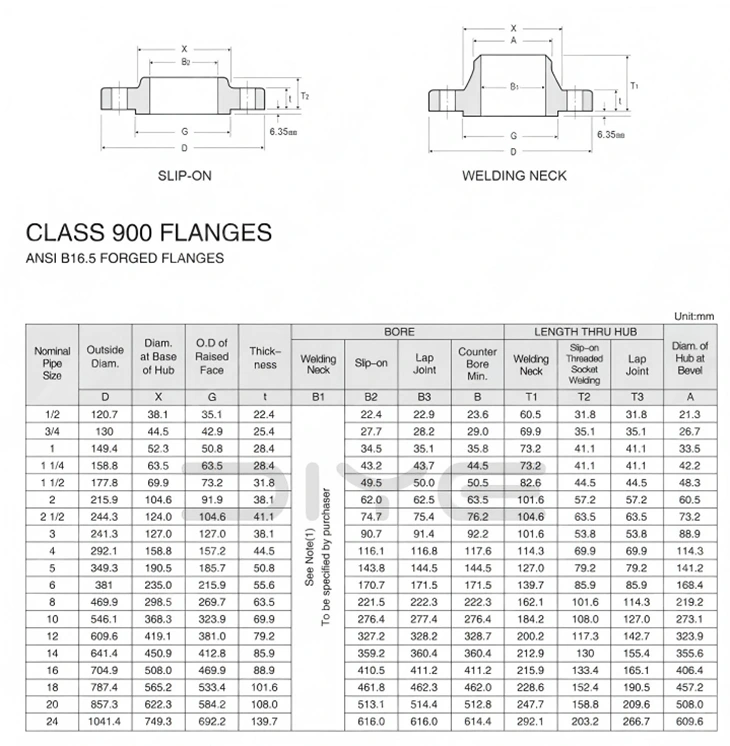

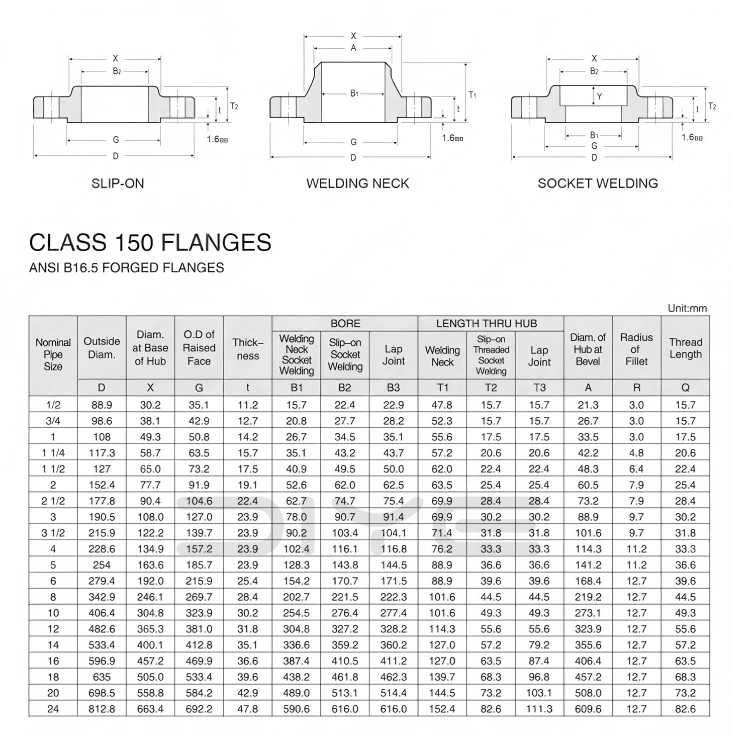

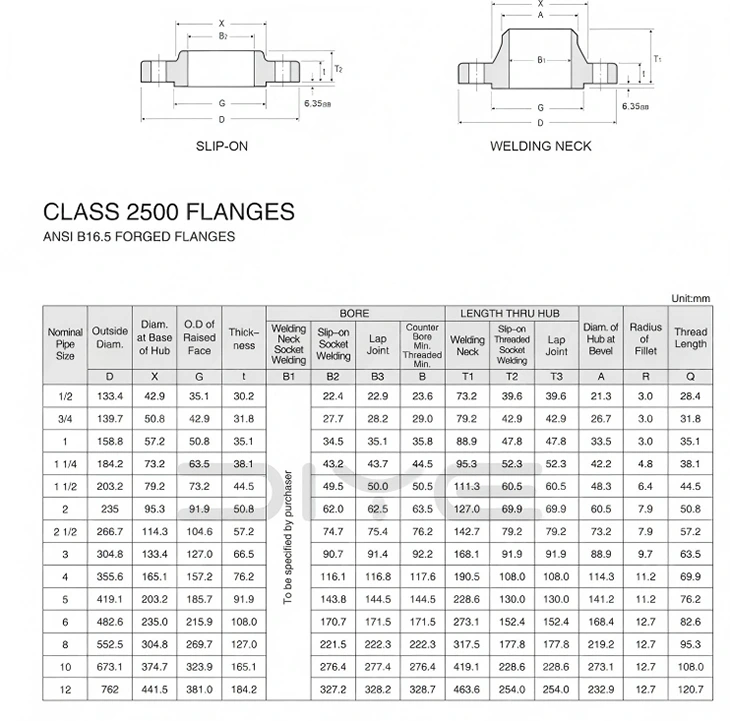

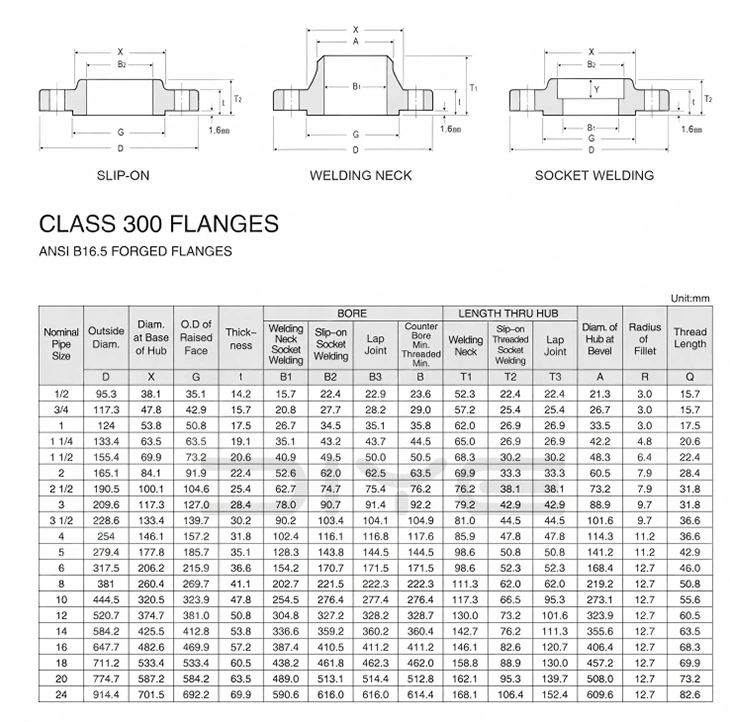

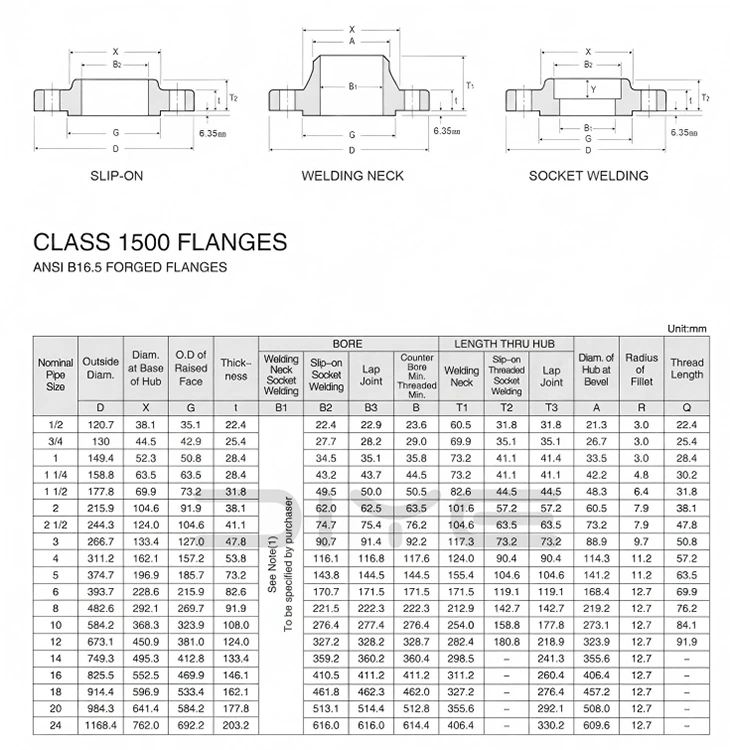

Műszaki paraméterek

GYIK

K: Az amerikai szabványos karima osztály és a kínai szabvány PN felcserélhető?

V: Közvetlenül nem cserélhetők fel. Az osztály az amerikai szabványos nyomásértékre vonatkozik, amely eltér a PN névleges nyomásrendszerétől. A külső átmérő, a csavarlyukak és a tömítőfelület méretei nem egyeznek, ezek keverése és összekapcsolása szigorúan tilos.

K: Mi az NPS az amerikai szabványos karimákban? Hogyan felel meg a DN-nek?

V: Az NPS az amerikai szabvány névleges átmérőre (hüvelykben) utal. Például NPS2 = DN50. Ez csak tájékoztató jellegű. A telepítés és a rendelés során szigorúan be kell tartani az NPS + osztályt, és önmagában a DN-re nem lehet számítani.

K: Mi a különbség a WN és SO karimák között?

V: WN nyakhegesztési karima: Hosszú nyakú kovácsolás, teljes áthatolásos hegesztés, ellenáll a magas hőmérsékletnek és nagy nyomásnak, ellenáll a rezgésnek, fő csővezetékekhez, nyomástartó edényekhez, gyúlékony és robbanásveszélyes közegekhez használják;

SO nyak nélküli tompahegesztésű karima: Rövid nyakú dugós hegesztés, egyszerű telepítés, alacsony költség, csak közepes és alacsony nyomású, normál hőmérsékletű, normál folyamati csővezetékekhez alkalmas.

K: Milyen acélcsövet kell használni az amerikai szabványos karimákkal?

V: A szénacél ASTM A106/A53 amerikai szabványú varrat nélküli csövet használ; A rozsdamentes acél ASTM A312 sorozatú csöveket használ.
