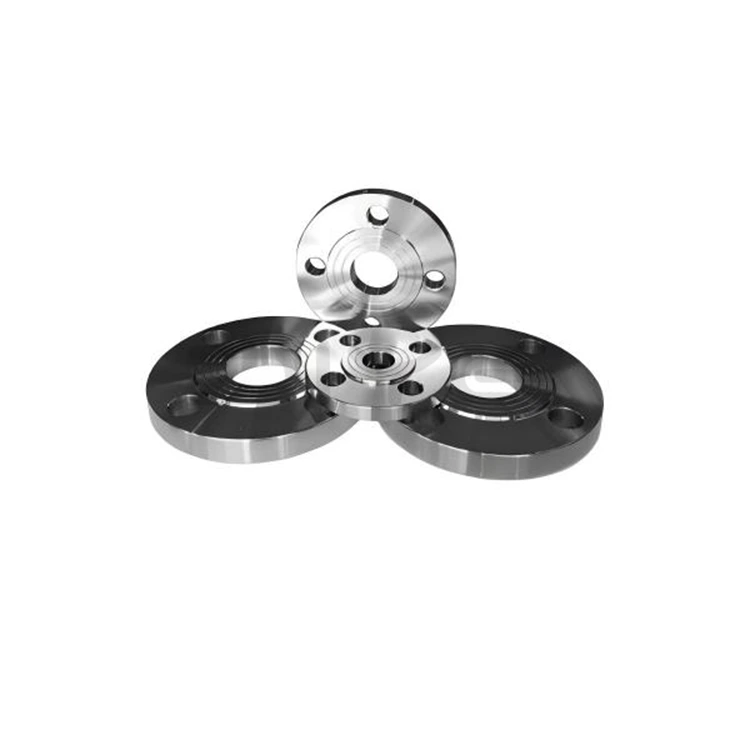

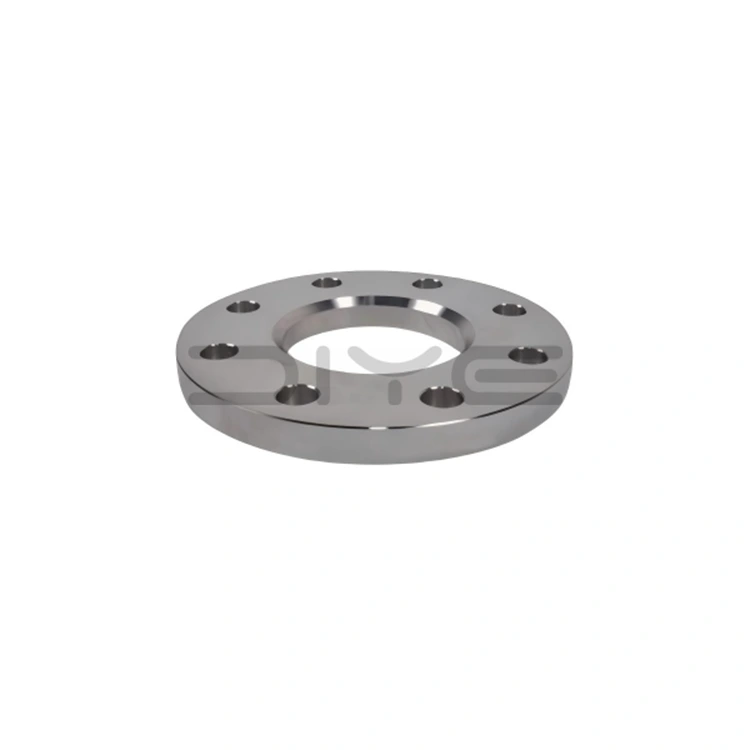

GOST 12820-80 karima

A GOST 12820-80 karimánkat két alapvető GOST szabványrendszer alapján gyártjuk, amelyek egy komplett műszaki rendszert alkotnak, amely kompatibilis mind a hagyományos orosz, mind a következő generációs csővezeték specifikációival:

1. GOST 12820-80: Klasszikus szabvány, kifejezetten közepes és alacsony nyomású acél csúszóperemekhez, alkalmas PN 0,1-2,5 MPa, DN10-1600, elsősorban RF/FF tömítőfelületekkel ellátva, széles körben használatos hagyományos települési és általános ipari csővezetékekben.

2. GOST 33259-2015: A régi szabványt felváltó új univerzális mesterszabvány, amely lefedi az összes nyomásértéket (PN1–250) és minden karimatípust, beleértve a csúszó, hegesztett nyakat, laza karimát és vakkarimát, kielégítve a nagynyomású és változatos projektek igényeit.

Alapvető termékparaméterek

1. Nyomás és átmérő tartomány

- Névleges nyomás (PN): 6 szint (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), amely 0,1-2,5 MPa üzemi körülményeket fed le.

- Névleges átmérő (DN): DN10–1600 (½"–64"), megfelel a főbb ipari csővezetékek specifikációinak.

2. Tömítőfelület típusa

- Standard típus: RF (Rised Face, Type 02) vízvonallal, érdesség Ra≤3,2μm; FF (Flat Face, Type 01) egy síkban a karima síkjával.

- Választható típusok: MFM (emelt felület), TG (Tongue & Groove), alkalmas nagynyomású/korrozív környezetekhez.

3. Anyagválasztás

Általános orosz szabványokat és nemzetközi egyenértékű anyagokat használ, amelyek megfelelnek a GOST 12816-80 szabványnak:

- Rozsdamentes acél: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Szénacél: St20, St35; Gyengén ötvözött acél: 16 millió

Gyártás és minőségbiztosítás

1. Gyártásellenőrzés

- A méretpontosság, beleértve a külső átmérőt, a belső átmérőt, a csavarfurat középpontjának távolságát, a vastagságot és a tömítési felület magasságát, szigorúan betartja a szabványos táblázatokat;

- A fejlett CNC megmunkálási és kovácsolási eljárások stabil termékteljesítményt és nagy konzisztenciát biztosítanak.

2. Minőségellenőrzés

- Teljes tételes ellenőrzés: szemrevételezés, méretmérés és 1,5-szeres névleges nyomású hidrosztatikai vizsgálat;

- Teljes tanúsítás: GOST anyagtanúsítvány, EAC tanúsítvány és minőségellenőrzési jelentés minden tételhez rendelkezésre áll.

Karima típusú lefedettség:

1. 01: Lapos felületű karima (PL, GOST 12820-80 magtípus)

2. 02: Aljzat karima (SO)

3. 03: Laza karima (LJ)

4. 04: Laza tompakarima (LJ)

5. 05: Tompa karima (WN, megfelel a GOST 12821-80 szabványnak)

6. 06: Vakkarima (BL)

Testreszabási és támogató szolgáltatások:

1. Nem szabványos testreszabás: A méret, az anyag és a tömítőfelület testreszabható a projekt rajzai szerint;

2. Egyablakos ellátás: megfelelő GOST kötőelemeket és tömítéseket biztosít, leegyszerűsítve a beszerzési folyamatot és biztosítva a kompatibilitást;

3. Piaci alkalmazkodóképesség: A termékek teljes mértékben megfelelnek az orosz és a FÁK piaci szabványoknak, alkalmasak hosszú távú projektekre és külkereskedelmi együttműködésre.

A DIYE VALVE GOST 12820-80 Flange a professzionális gyártást, a szabványoknak való megfelelést és a megbízható minőséget ötvözi, így az orosz, a FÁK és a közép-ázsiai piacok alacsony és közepes nyomású csővezeték-csatlakozásainál előnyben részesített termék. Mindenekelőtt a minőség és a vásárlói elvekhez ragaszkodunk, stabil ellátást és műszaki támogatást biztosítva globális partnereink számára.

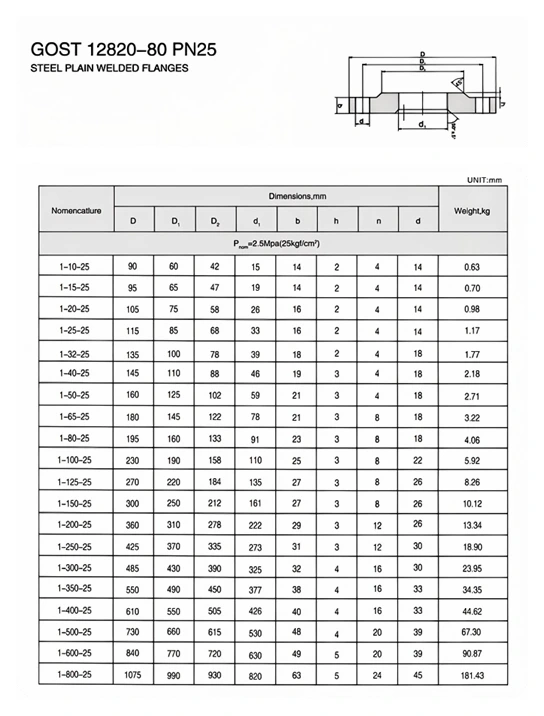

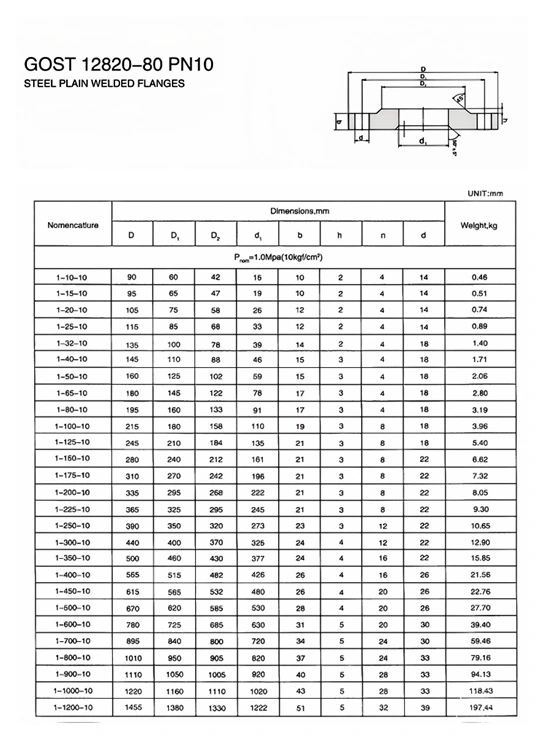

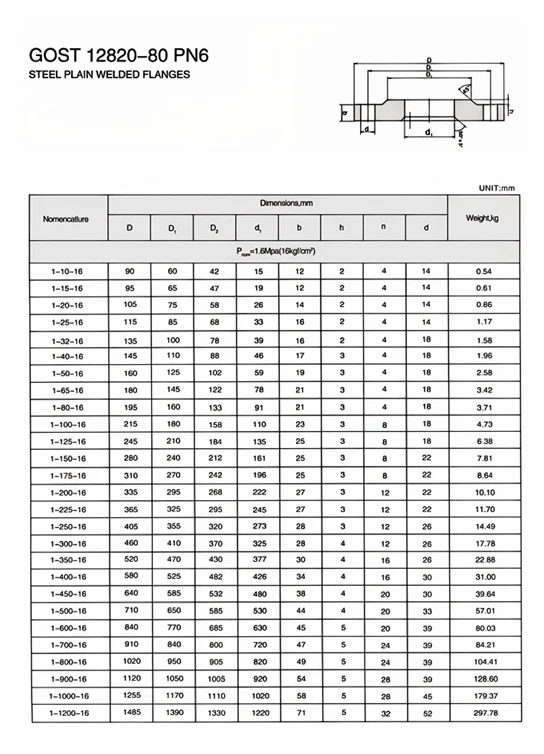

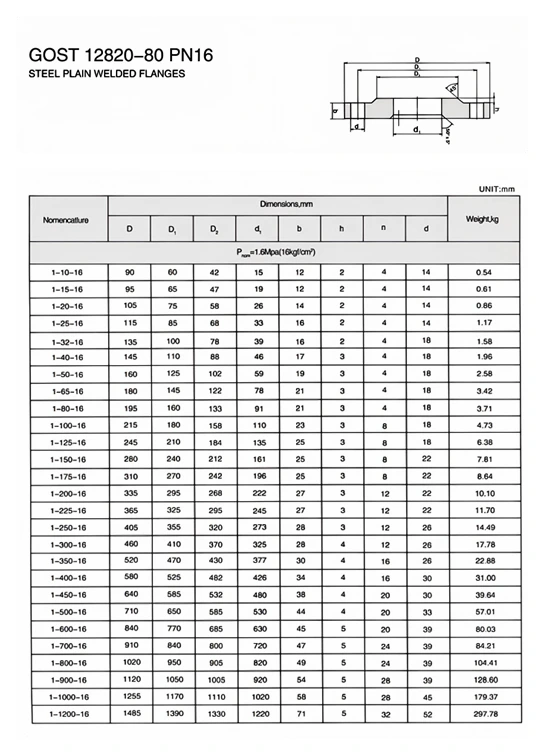

Műszaki előírások

GYIK

K: Melyek a GOST 12820-80 karimák közös alapvető szabványai?

V: A GOST 12820-80 egy klasszikus régi szabvány, amely közepes és alacsony nyomású acél csúszóperemekre specializálódott; A GOST 33259-2015 az általános mesterszabvány új verziója, amely teljes mértékben felváltja a régi rendszert, lefedi az összes nyomásszintet és minden típusú karimát, valamint dokkolást a modern orosz vállalkozásokkal és az EAC tanúsítási projektekkel.

K: A két szabvány kicserélhető és dokkolva egymással?

V: A hagyományos méretek kompatibilisek, de a nagy nyomás, tömítőfelület, falvastagság és csavarparaméterek esetében a GOST 33259-2015 az irányadó; A GOST 12820-80 használható a régi berendezések karbantartásához, az új építési projekteknél pedig a 2015-ös új szabványt kell végrehajtani.

K: Hogyan válasszunk a GOST felcsúsztatható karimák és a hegesztett nyakkarimák között?

V: A GOST 12820-80 szabvány szerinti csúszóperemek normál hőmérsékletű, közepes és alacsony nyomású, általános vízellátó és vízelvezető/folyamat csővezetékekhez alkalmasak; A GOST 33259-2015 hegesztési nyakkarimák magas hőmérsékletnek és nagy nyomásnak ellenállóak, rezgéscsillapítók, olaj- és gáziparban, vegyiparban, főgőzben és más nagy kockázatú csővezetékekben használhatók.

K: Melyek a GOST 12820-80 karimák általános tömítőfelület-típusai?

V: RF (emelt felület, a leggyakrabban használt), FF (lapos felület), MFM (férfi-női arc), TG (nyelv és hornyos felület), RJ (gyűrűs csuklófelület, az új szabvány csúcskategóriás konfigurációja, magas hőmérsékletű és nagynyomású fémtömítéshez).

K: Milyen csővezetékek és csavarok illeszkednek a GOST 12820-80 karimákhoz?

V: GOST szabványos acélcsövekkel és GOST speciális csavarokkal és anyákkal illeszkedik. A tömítések a GOST szabványú gumitömítések, a spirális tekercses tömítések és a fémgyűrűs tömítések közül kerülnek kiválasztásra. A teljes illesztési készlet megakadályozza a szivárgást.
