Aljzathegesztő karima

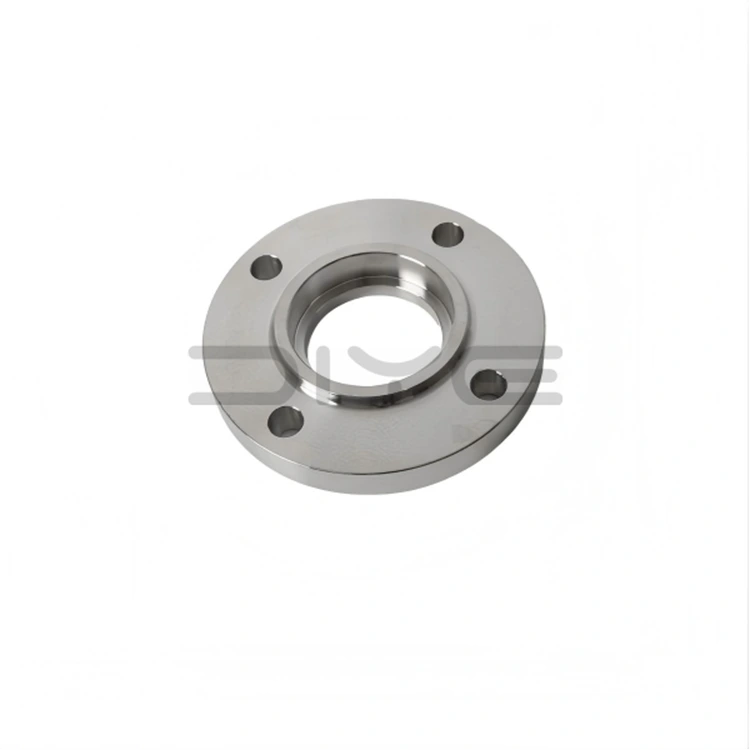

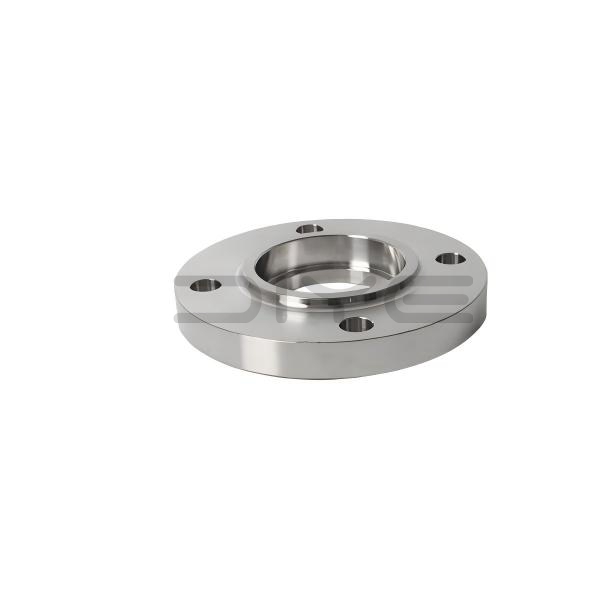

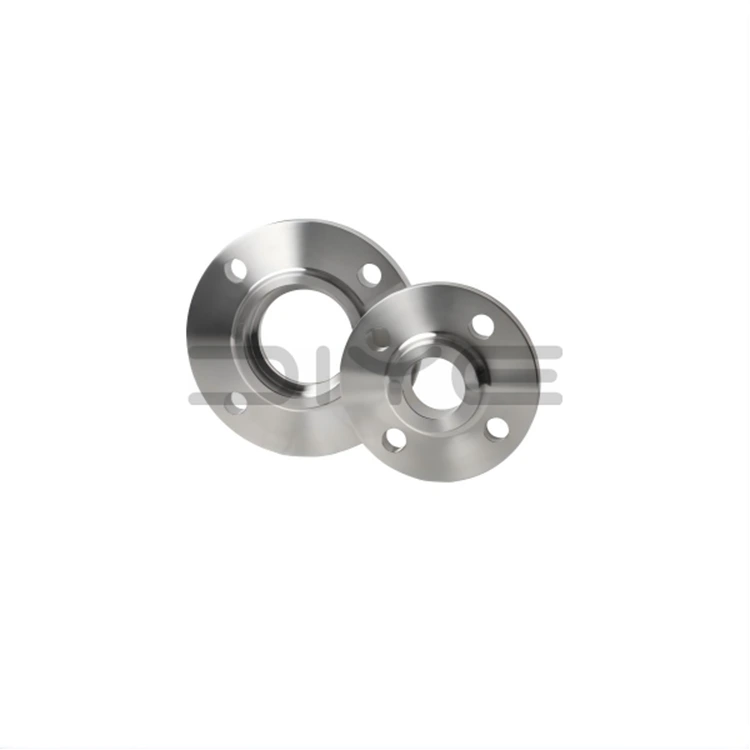

Az aljzathegesztő karima egy nyakú kovácsolt karima, amelynek egyik végén belső horony található. A szerelés során az acélcsövet behelyezik a foglalatba, és külső sarokvarrattal rögzítik, így nincs szükség a csővég leferdítésére vagy tompahegesztési hátlap használatára. A termékeket elsősorban az ASME B16.5 szabványok szerint gyártják, amelyek a 150-től a 2500-as osztályig terjedő nyomásértékeket fedik le, így a kis átmérőjű, nagynyomású csőrendszerek preferált leválasztható csatlakozása.

Szabványos tömítőfelület-típusok

1. RF (Raised Face): Az ipari mainstream típus, kompatibilis a spirális tekercses tömítésekkel és a PTFE tömítésekkel, általános működési feltételekhez.

2. RJ (Ring Joint): Extrém magas hőmérsékleti és nagynyomású körülményekhez tervezték, fémgyűrűs tömítésekkel kompatibilis.

3. MFM (Matching Face): Megakadályozza a tömítések erózióját és összenyomódását, javítva a tömítés stabilitását zord körülmények között.

Működési elv és hegesztési folyamat

1. Csőbehelyezés: Dugja be a csövet az aljzatba, amíg érintkezik a belső lépcsővel, majd enyhén húzza vissza, hogy biztosítsa a hőtágulási távolságot.

2. Sarokhegesztés: Végezzen folyamatos külső sarokvarratokat a cső külső falának és a karimanyak találkozásánál.

3. Tömítés és feszültségmentesítés: A hegesztés szerkezeti rögzítést és tömítést biztosít; a belső hézag elnyeli a hőtágulást, megakadályozva a hegesztési varrat repedését.

4. Roncsolásmentes vizsgálat: A hegesztési varrat PT áthatolási vizsgálatnak vethető alá, hogy biztosítsa a kritikus kis átmérőjű rendszerek precíziós tömítési teljesítményét.

Alapvető szerkezeti előnyök

1. Önközpontosító dugós hegesztőkarima: A beépített dugós hegesztőkarima lehetővé teszi az automatikus csőigazítást, leegyszerűsíti a telepítést és biztosítja a magas koaxialitást.

2. Integrált kovácsolt szerkezet: Az egyrészes kovácsolt nyak kialakítása kiváló merevséget és stabil nyomásállóságot biztosít.

3. Hatékony és kényelmes hegesztés: Csak külső sarokvarratokra van szükség, ami lehetővé teszi a gyors építést és kiküszöböli a teljes áthatoló hegesztés szükségességét.

4. Hőfeszültség elleni védelem: A cső alján külön tágulási rés található a magas hőmérsékletű hőfeszültség feloldása és a hézag meghibásodásának megakadályozása érdekében.

Műszaki adatok és anyaglehetőségek

1. Szabványos méretek: Elsősorban DN15–DN50 (NPS 1/2″–2″), kis átmérőjű, nagynyomású rendszerekhez optimalizálva.

2. Nyomásbesorolások: Az általánosan használt specifikációk a 300/600-as és magasabb osztályúak, közepes és magas nyomású körülményekhez alkalmasak.

3. Anyagtípusok: ASTM A105 szénacél, 304/316L rozsdamentes acél, ötvözött acél és alacsony hőmérsékletű kovácsolt acél kivitelben.

Alkalmazási forgatókönyvek és szolgáltatási lehetőségek

A DIYE VALVE dugós hegesztőperemeket széles körben használják olaj- és gázipari, vegyipari, energiatermelési és nemzetközi mérnöki projektekben. Raktáron standard méreteket, valamint nem szabványos méretekhez és speciális anyagokhoz teljesen testreszabott megoldásokat kínálunk. Minden termékhez tartozik egy teljes eredeti gyártói minőségellenőrzési jelentés, anyagtanúsítvány, hibafeltárási adatok és egy teljes exportdokumentum készlet, amely biztosítja a teljes megfelelést a különböző projektek követelményeinek világszerte.

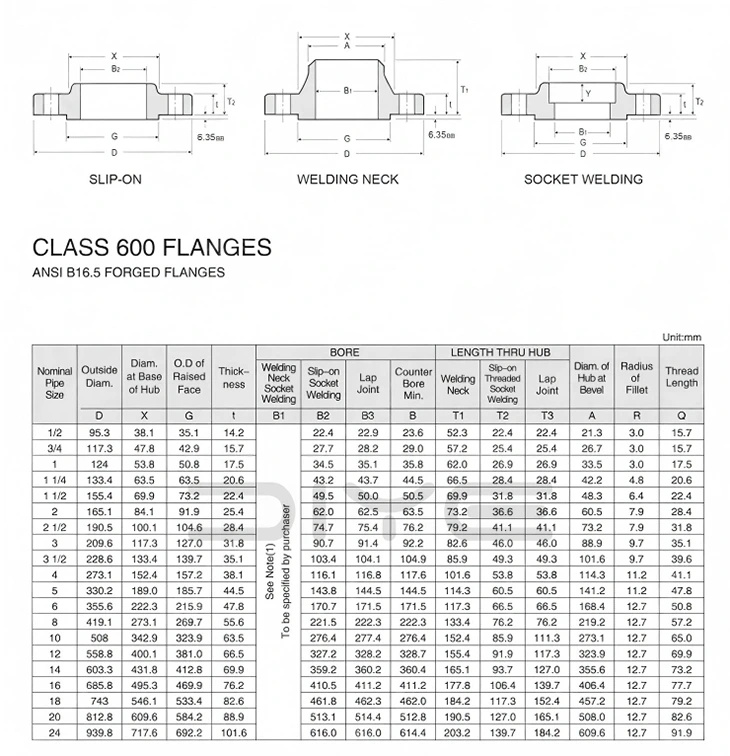

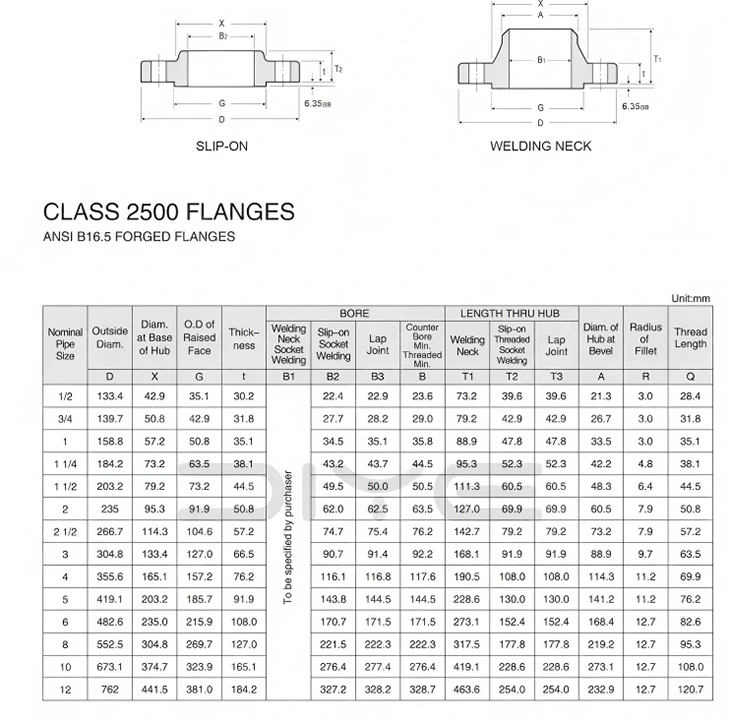

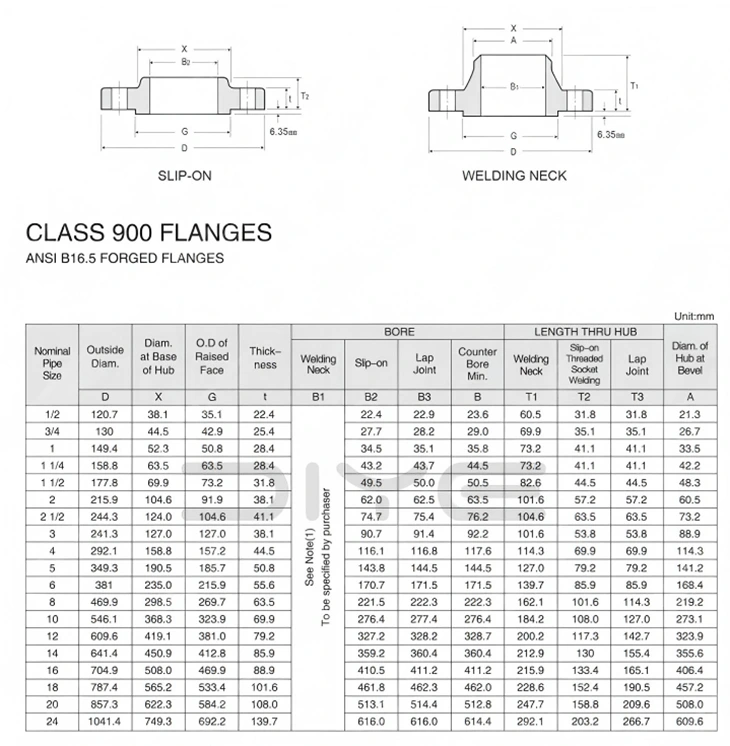

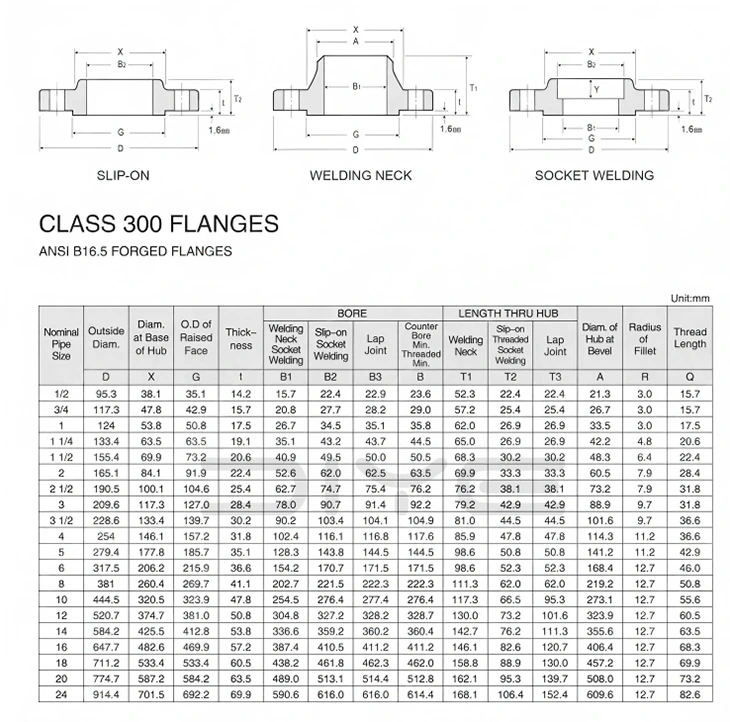

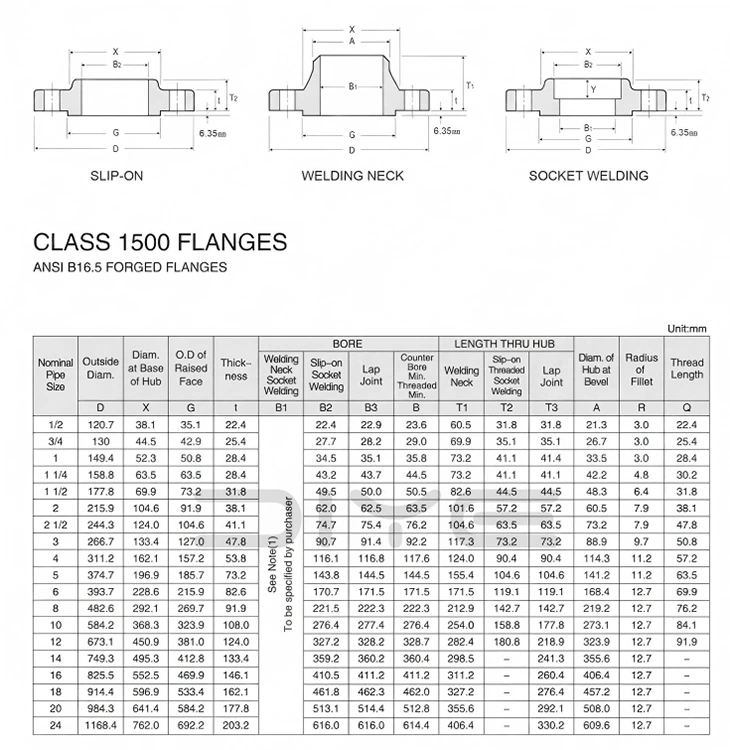

Műszaki paraméterek
