Kétrészes karimás golyósszelep: szerkezeti alapelvek, beépítési szabályok és alkalmazási korlátozások

Az ipari folyadékrendszerekben a legtöbb helyszíni meghibásodás és kiválasztási hiba a szelepjellemzők felületes ismeretéből fakad. Sok mérnök a kétrészes karimás golyóscsapokat közönséges ki-be kapcsoló alkatrészeknek tekinti, figyelmen kívül hagyva a szerkezeti kompromisszumokat, a nyomástartási határokat és a beépítési logikát. Az egyrészes, nyomásálló golyóscsapokkal és a magas karbantartási költséggel rendelkező háromrészes golyóscsapokkal összehasonlítva a kétrészes karimás golyóscsapok optimális egyensúlyt biztosítanak a szerkezeti szilárdság, a költséghatékonyság és az ipari alkalmazások terén. Egyedülálló szerkezeti kialakítása azonban világos beépítési határokkal és megfelelő munkakörülményekkel jár. A legtöbb esetben az olyan gyakori hibákat, mint a szivárgás, elakadás és a szelepház sérülése nem a termék minőségével kapcsolatos problémák okozzák, hanem a nem megfelelő telepítés és a nem megfelelő munkakörülmények. Ez a cikk széttöredezett alapvető oktatóanyagokat és iparági sztereotípiákat bont ki. Mélyreható elemzést végez a kétrészes karimás golyóscsapokról a szerkezeti lényegből, a függőleges és vízszintes beépítési logikából, a szabványos működési irányelvekből, a tiltott alkalmazási forgatókönyvekből és a gyakran ismételt kérdésekből, gyakorlati és szakmai referenciákat adva a csővezetékek tervezéséhez, helyszíni telepítéséhez és napi karbantartásához.

1. Mi az a kétrészes karimás golyóscsap?

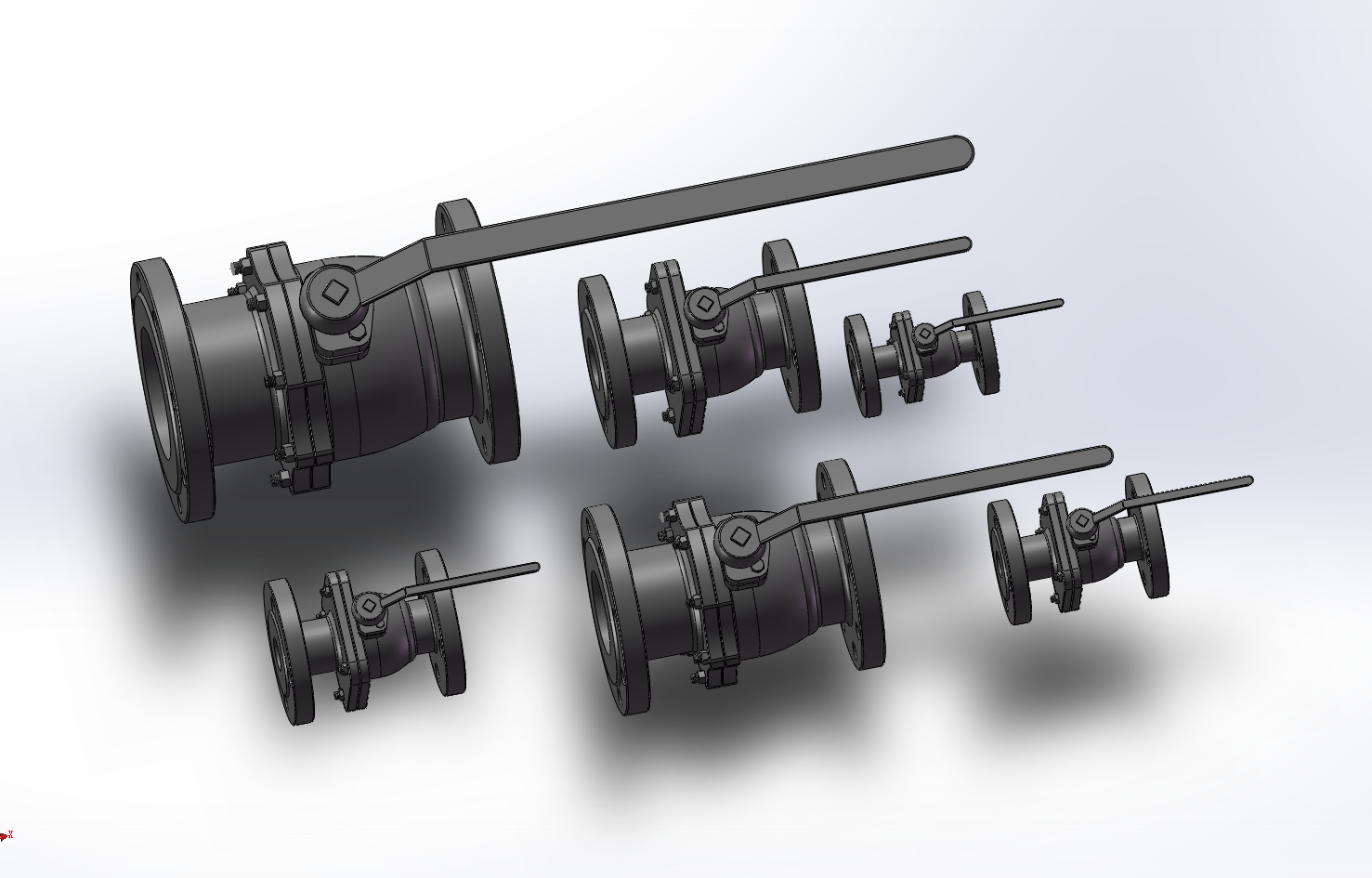

A kétrészes karimás golyóscsap osztott kétrészes szeleptesttel és integrált karimás csatlakozószerkezettel rendelkezik. Egy fő szeleptestből és egy motorháztetőből áll össze, amely nagy szilárdságú csavarokkal van rögzítve, és precíziós belső alkatrészekkel van felszerelve, beleértve a golyókat, a szelepüléseket és a szártömítő egységeket. Az egyrészes és a háromrészes golyóscsapok között középső pozíciót foglal el, és az építőmérnöki, könnyűipari, általános vegyipari és kommunális folyadékrendszerek főbb szabványos szelepeként szolgál. Sok mérnök összekeveri a három golyóscsaptípust, mivel nem ismeri mélyrehatóan a szerkezeti kompromisszumokat. Az egyrészes golyóscsapok olcsóak, integrált öntvényszerkezetekkel, de korlátozott nyomásállósággal és szinte karbantarthatóság nélkül. A háromrészes golyóscsapok támogatják a soros szétszerelést és az alkatrészek cseréjét, ideálisak zord munkakörülményekhez, de magasabb összköltséggel. A kétrészes kialakítás tökéletesen kitölti a piaci rést. Megőrzi az osztott szelepek megbízható tömítettségét és szerkezeti merevségét, pótolja az integrált szelepek nyomáshibáit, és elkerüli a háromrészes szelepek bonyolult szétszerelhetőségét. A mérnöki pozicionálás szempontjából ez nem egy professzionális szelep extrém munkakörülményekhez, hanem szabványos és költséghatékony megoldás a legtöbb általános folyadékrendszerhez. Teljes nyílású áramlási kialakítást alkalmaz, 90 fokos gyors kapcsolással és kétirányú tömítési teljesítménnyel. Vízzel, olajjal, hagyományos gázzal és gyengén korrozív közegekkel kompatibilis, PN16-tól PN40-ig terjedő nyomási fokozatokat fed le. Stabil működésével és alacsony meghibásodási arányával kiválóan alkalmas szabványosított csővezetékekhez, amelyek hosszú távú folyamatos működést és ritkán karbantartást igényelnek.

2. Felszerelhető-e függőlegesen kétrészes karimás golyóscsap?

A kétrészes karimás golyóscsapok függőleges beépítése régóta vitatott téma az ipari építőiparban. A gyakorlati következtetés egyértelmű: a függőleges beépítés megvalósítható, de nem univerzálisan alkalmazható, szigorú korlátozásokkal a munkakörülményekre és a beépítési módokra vonatkozóan, ami az egyik leginkább figyelmen kívül hagyott helyszíni buktató. A gravitációtól függő visszacsapó szelepektől eltérően a kétrészes golyóscsapok a nyitás és zárás érdekében előre meghúzott szelepülék-tömítésen és gömbforgáson alapulnak. Elméletileg mind a vízszintes, mind a függőleges beépítés szerkezetileg elfogadható. Mindazonáltal a függőleges szerelés felerősíti a rejtett kockázatokat, mint például a közepes üledékképződés és a szárfeszültség eltérése, ami közvetlenül aláássa a tömítés stabilitását és élettartamát. A függőleges telepítés tökéletesen működik tiszta közegeknél, beleértve a tiszta vizet, tiszta vizet és a hagyományos gázt normál hőmérsékleten és alacsony nyomáson, anélkül, hogy befolyásolná a működési stabilitást. Üledéket, szilárd részecskéket, nagy viszkozitású vagy könnyen kristályosodó közegek esetén a függőleges telepítés nem javasolt. A szennyeződések folyamatosan leülepednek a függőleges szeleptest alján, megkopva a precíziós szelepülék felületét, és golyószorulást, mikroszivárgást és zökkenőmentes kapcsolást okoznak – a vízszintesen beépített szelepeknél ritkán tapasztalható probléma. Ezenkívül van egy megszeghetetlen szabály a függőleges beszerelésnél: a szelepszárat soha nem szabad lefelé szerelni. A kézikerekeknek és a működtetőknek felfelé vagy oldalra kell nézniük. A lefelé történő beszerelés a szártömítés területén visszamaradó közeg és szennyeződések felhalmozódásához vezet, ami fokozatos korróziót, külső szivárgást és javíthatatlan rejtett veszélyeket okoz.

3. Alapbeépítési irányelvek kétrészes karimás golyósszelepekhez

A késői szakaszban előforduló szelephibák több mint 80%-a a nem szabványos beépítésből fakad, nem pedig minőségi hibákból. A professzionális telepítés a csővezeték-feszültség, a tömítési eltérés és a közepes ütési kockázatok kiküszöbölésére összpontosít, ahelyett, hogy egyszerűen igazítaná a csavarlyukakat és a rögzítőcsavarokat. Az alábbiak a helyszínen ellenőrzött alapvető működési irányelvek.

3.1 A csővezeték előkezelése a rejtett kopás elkerülése érdekében

A beszerelés előtt alaposan öblítse ki és öblítse át a teljes csővezetéket a hegesztési salak, rozsda, vágási törmelék és egyéb kemény részecskék eltávolítása érdekében. A kétrészes golyósszelepek szelepülése nagy pontosságú tükörtömítést alkalmaz. Az apró kemény szennyeződések visszafordíthatatlan karcolásokat és állandó mikroszivárgást okoznak, ami az új szelepek rövid távú meghibásodásának elsődleges oka.

3.2 Nulla feszültségű karimaigazítás

Soha ne húzza vagy szorítsa erővel a csővezetékeket a karima furatainak igazításához. A merev, kétrészes szeleptest kényszerfeszültség hatására hajlamos a mikrodeformációra. Ha a rendszer nyomása ingadozik, a deformált szeleptest tömítési hibás vagy akár megrepedhet. Biztosítsa a peremfelületek természetes illeszkedését és a tömítések központosított elhelyezését az egyenletes nyomáseloszlás érdekében.

3.3 Átlós és fokozatos csavarhúzás

Rögzítse átlósan és több lépésben a karimacsavarokat ahelyett, hogy az egyik oldalt egyszerre teljesen meghúzná. Az aszimmetrikus összenyomás kiegyensúlyozatlan tömítésfeszültséget és mikrokarima deformációt okoz, ami gyakori helyszíni problémához vezet: nincs szivárgás alacsony nyomáson, de nyilvánvaló szivárgás magas nyomáson.

3.4 Teljes löketű nyomáspróba beszerelés után

Ne helyezze hivatalosan üzembe a szelepet közvetlenül a felszerelés után. Végezzen nyomáspróbákat teljesen nyitott és teljesen zárt állapotban is, hogy ellenőrizze a tömítési teljesítményt, és ellenőrizze, hogy nincsenek-e elakadások vagy feszültség által kiváltott beragadt hibák, előre kiküszöbölve a lehetséges kockázatokat.

3.5. Elegendő működési és karbantartási területet kell fenntartani

Tartson elegendő helyet a szelepszárak, a kézikerekek és az elektromos vagy pneumatikus működtetők körül. Az elzárt hely akadályozza a napi kapcsolási műveletet és a későbbi rutin karbantartást.

4. Szigorúan tiltott telepítési forgatókönyvek

Míg a kétrészes karimás golyóscsapok univerzális stabilitást és költségelőnyöket mutatnak, vannak szerkezeti korlátaik. Bizonyos forgatókönyvek helytelen alkalmazása visszafordíthatatlan kopáshoz és potenciális biztonsági kockázatokhoz vezet, amelyek egyértelműen műszaki tabuk.

4.1 Folyamatos, gyakori karbantartást igénylő gyártósorok

A kétrészes csavarozott szerkezet nem támogatja a belső kopó alkatrészek soros cseréjét. Amint a szelepülékek vagy tömítések elhasználódtak, a teljes szelepet el kell távolítani, és a csővezetéket karbantartás céljából le kell választani. Nem alkalmazható olyan 24 órás folyamatos gyártási forgatókönyvekre, amelyek rendszeres tisztítást és alkatrészcserét igényelnek, ahol a háromrészes golyóscsapok az egyetlen életképes megoldás.

4.2 Munkakörülmények szemcsés, kristályos vagy nagy viszkozitású közeggel

Ellentétben a háromrészes szelepekkel, amelyek lehetővé teszik a gyors szétszerelést és tisztítást, a kétrészes szelepeket nem lehet könnyen szétszedni a belső lerakódások eltávolítására. A szennyezett közeggel való hosszú távú használat a tömítőfelület folyamatos kopását és a golyók elakadását okozza, ami jelentősen növeli a meghibásodás valószínűségét.

4.3 Erős vízkalapácsos és gyakori nyomásingadozású csővezetékek

A kétrészes osztott szerkezet kisebb ütésállósággal rendelkezik, mint az integrált szelepek és a megerősített háromrészes szelepek. A vízkalapács ismételt becsapódása és a drasztikus nyomásváltozások meglazítják a rögzítőcsavarokat és gyengítik a tömítés előfeszítő erejét, ami tartós közegszivárgást eredményez.

4.4 Hosszú távú fojtószabályozás

A kétrészes karimás golyóscsapokat szigorúan be-ki vezérlésre tervezték, nem pedig fojtásos szolgáltatásra. A hosszú ideig tartó félig nyitott működés nagy sebességű, közepes súrlódást okoz a szelepüléken, ami gyorsan koptatja a tükörtömítő réteget és visszafordíthatatlan szivárgást okoz. Csak pillanatnyi áramlásszabályozást tesz lehetővé, folyamatos fojtást nem.

4.5 Nem szabványos telepítés robbanásbiztos forgatókönyvek esetén

Gyúlékony és robbanásveszélyes közegek esetén a statikus elektromosság megszüntetésére szolgáló eszközök elhagyása vagy a szárak lefelé történő felszerelése statikus feltöltődést és közeglerakódást okoz, ami komoly robbanás- és tűzveszélyt jelent.5. Gyakran ismételt kérdések a kétrészesről

5. Gyakran ismételt kérdések a kétrészes karimás golyósszelep beszerelésével kapcsolatban

1. kérdés: Melyik beépítési mód biztosít hosszabb élettartamot, függőleges vagy vízszintes?

A tiszta, szennyeződésektől mentes hordozók esetében a telepítési helyzet csekély hatással van az élettartamra. Az üledékre hajlamos közegeknél a vízszintes telepítés sokkal stabilabb. Hatékonyan elkerüli a belső szennyeződések lerakódását, és csökkenti a tömítőfelület kopását, így a bonyolult munkakörülmények között a legkedveltebb megoldás.

2. kérdés: Miért szivárognak a szelepek csak nagy nyomáson, alacsony nyomáson azonban nem?

Az ilyen meghibásodások több mint 90%-át a csavarok egyenetlen meghúzása, a tömítés eltolódása és a csővezeték nem oldott feszültsége okozza. A szerkezeti eltérések alacsony nyomáson jelentéktelenek, de nagy nyomáson felerősödnek, ami a tömítés meghibásodásához vezet. A probléma megoldható a csavarok átlós visszahúzásával és a csővezeték feszültségének megszüntetésével.

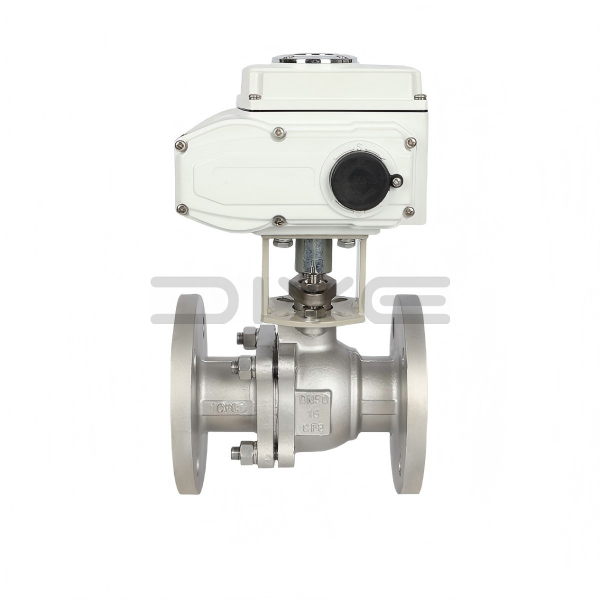

3. kérdés: A kétrészes karimás golyóscsapok illeszkedhetnek az automatikus működtetőkhöz?

Igen. A szabványos, magas platformú, kétrészes karimás golyóscsapok teljesen kompatibilisek az elektromos és pneumatikus hajtóművekkel. Támogatják az automatikus távvezérlést, és költséghatékony megoldások az automatizált folyadékvezetékekhez.

4. kérdés: Mi okozza az újonnan beszerelt szelepek elakadását?

A gyakori okok közé tartoznak a tömítési felületi karcolások a csővezeték szennyeződései miatt, a perem kényszerített igazítása által okozott mikrodeformáció és a nyomáscsökkentő próbaüzem hiánya. Ezek tipikus telepítési hibák, nem pedig termékminőségi problémák.

Q5: Hogyan válasszunk két- és háromrészes karimás golyóscsapok között?

Válasszon kétrészes golyóscsapokat a hagyományos munkakörülményekhez, alacsony karbantartási gyakorisággal és költségszabályozási igényekkel. Válasszon háromrészes golyóscsapokat a durva korrozív környezetekhez, könnyen szennyezett közegekhez és folyamatos, folyamatos karbantartást igénylő gyártási rendszerekhez. A kettő között nincs abszolút felsőbbrendűség – csak forgatókönyv-alapú alkalmasság.

Következtetés

A kétrészes karimás golyóscsapok alapvető műszaki értéke a legtöbb általános ipari folyadékforgatókönyvhöz való kiváló alkalmazkodóképességükben rejlik. Stabil szerkezetükkel, kiforrott teljesítménnyel és szabályozható költségekkel a modern ipari csővezetékek alapvető és alapvető összetevőivé váltak. A legtöbb szelep meghibásodása a működési feltételek eltérésének és a nem szabványos telepítésnek tulajdonítható, nem pedig az eredendő termékhibáknak. A szerkezeti kompromisszumok, a telepítési határok és az alkalmazási tabuk alapos ismerete segít a mérnököknek elkerülni a sztereotip beszerelési hibákat, maximalizálni a hosszú távú működési stabilitást, csökkenteni az általános karbantartási költségeket, és végül megvalósítani az ipari folyadékrendszerek biztonságos, hatékony és fenntartható működését.
